Результат выполнения конструкторской разработки.

Комплекс средств относится к производству активированного древесного угля и может быть использован в пищевой, химической промышленности и коммунальном хозяйстве.

Задачей является упрощение устройства для активации и создание комплекса средств механизации для получения активированного угля с высокой адсорбционной активностью по «метиленовому голубому».

Комплекс средств для получения активированного угля из древесного, частично карбонизированного, включает (см. рисунок 1, 2) устройство для измельчения и сортировки 1, печь активации 2, устройство для производства активирующего агента 3, контейнер для активации 4. Контейнер для активации содержит крышку 5 с расположенным на ней устройством для загрузки и выгрузки 6, трубу 7, устройство для выхода газов 8, изготовленного в виде стакана с отверстием 9, заглушку 10, устройство для подвода активирующего агента 11, выполненного в виде полой спирали 13, сопряженной с трубой, на которой в нижней части закреплен полый диск или концентрически расходящиеся полые лучи 14. Кроме того, спираль, труба и верхняя часть диска или лучей перфорирована, при этом сечение и количество отверстий рассчитывается по формуле

А·Р =n·( a … a_n)·р, где

А- проходное сечение входного отверстия;

Р- начальное давление активирующего агента;

n- количество выходных отверстий;

a… а_n- проходные сечения выходных отверстий;

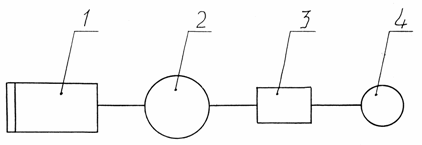

Рисунок 1. Схема комплекса

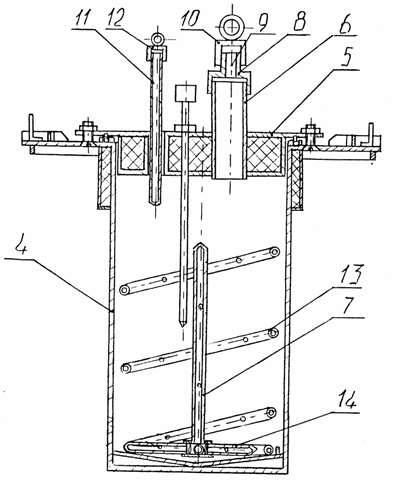

Рисунок 2. Контейнер для активации
