Результат выполнения конструкторской разработки.

Помещение на 4000 голов телят состоит из 10 секций по 400 голов в каждой. Содержание телят групповое в клетках по 20 голов, на щелевых полах. В секции на 400 голов для подачи воздуха установлены тепловентиляторы КПС 108.24.05.000.01 с электродвигателем мощностью 5,5 кВт каждый. Для вытяжки установлены четыре осевых вентилятора в перекрытии помещения и один центробежный в помещении для удаления воздуха из-под пола.

Изучены эксплутационные показатели систем обеспечения микроклимата на трех экспериментальных и контрольном вариантах.

Первый вариант. Организация воздухообмена по принципу сверху-вниз с дополнительным удалением воздуха из-под щелевого пола, включающего в себя приточный воздуховод 1 (рисунок 1а), вытяжной и осевой 2 вентиляторы, вытяжной воздуховод 3.

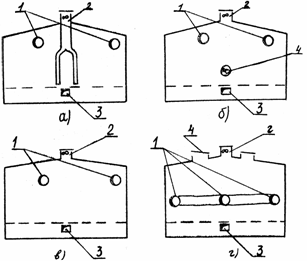

Рисунок 1. Варианты организации воздухообмена

а) Схема поперечного разреза помещения

б) Схема продольного разреза помещения

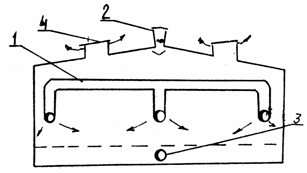

Рисунок 2. Экспериментальная система вентиляции

Второй вариант. Организация воздухообмена по принципу сверху-вверх с дополнительным удалением воздуха в торце здания, включающего в себя приточный воздуховод 1 (рисунок 2б), вытяжной и осевой 2 вентиляторы и осевой вытяжной вентилятор 3 в конце секции. Приток и вытяжка воздуха осуществляются из зоны потолка помещения с дополнительной вытяжкой двумя осевыми вентиляторами, установленными в торце помещения.

Третий вариант (рисунок 1г, 2а,б). Организация воздухообмена по принципу снизу-вверх с дополнительным удалением воздуха из-под щелевого пола, включающая коллектор и приточной воздуховод 1, вентилятор крышный, осевой 2, вытяжной воздуховод 3, аэрационно-световые фонари 4. Приток воздуха осуществляется по трем воздуховодам, опущенным в зону нахождения животных и соединенным на входе общим коллектором. Удаление воздуха из зоны потолка происходит через аэрационно-световые фонари, установленные взамен зенитных (световых) фонарей. Торцевая часть фонаря имеет отверстие с клапанами ручного регулирования.

Контрольный вариант (рисунок 1в). Организация воздухообмена по принципу сверху-вверх с дополнительным удалением воздуха из-под пола. Включает в себя приточный воздуховод, вытяжные вентиляторы 2, 3.

Лучшие результаты получены при локальной подаче воздуха и естественной вытяжке, когда поддерживается оптимальный газовый режим в зоне нахождения животных при уменьшении воздухообмена в сравнении с нормируемым при контрольном варианте (см. таблицу).

Таблица

Результаты сравнительных испытаний системы вентиляции на комплексе по доращиванию молодняка за зимний период

Наименование показателя	Секции и системы
	контроль секция №3	опыт 1 секция №1	опыт 2 секция №2	опыт 3 секция №4
Температура,°С	17,1	17,2	16,8	11,7
Относительная влажность, %	68,7	69,5	70,5	64,1
Содержание аммиака, мг/л	18,2	19,0	15,2	12,0
Количество больных животных (среднее в день, голов)	6	5	4	2
Количество выбывших животных за исследуемый период	6	6	10	2
Прирост живой массы
за 1 месяц	500	600	600	600
за 2 месяца	650	800	750	750
Количество вентиляторов, обеспечивающих микроклимат:
приточный зимний	2	2	2	1-2
вытяжной крышный	4	4	6
вытяжной подпольный	1	1	1	0-1
Энергозатраты на вентиляцию, кВт/час	15,6	15,6	15,2	9,3

При снижении эксплуатационных затрат с применением аэрационно-световых фонарей повышается надежность вентиляционной системы, а энергозатраты на подогрев приточного воздуха снижаются ввиду возможности обеспечения микроклимата с одной тепловентиляционной установкой. Упрощается обслуживание вентиляционного оборудования. Энергозатраты на воздухообмен при варианте с локальной организацией воздухообмена (рисунок 3а) в сравнении с контрольным вариантом (рисунок 3в) снижаются с 51,6 до 9,3 кВт/час.
