Результат выполнения конструкторской разработки.

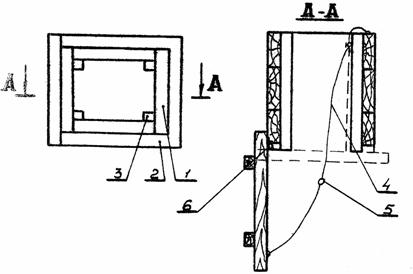

Приточное устройство представляет собой короб, боковые стенки 1(см. рисунок) которого соединены между собой посредством стоек 3. Высота стоек на 25-30 мм больше высоты короба. В нижней части основания короба на шарнирах 6 подвешена крышка (клапан) 2, открытие и закрытие которой осуществляется посредством шнура 4, закрепленного на крышке скобой и имеющего на расстоянии от места крепления, равном высоте короба, фиксирующее кольцо 5. Посредством последнего осуществляется фиксация крышки в закрытом положении. При этом между нижним основанием короба и крышкой имеется зазор, величина его задается вылетом стоек. Величина зазора и размер крышки определены экспериментально из условия интенсивного гашения приточной струи воздуха. Устройство монтируется в перекрытии, причем нижнее основание короба ниже ребра жесткости плиты. В противном случае поток воздуха, выходящий из зазора со скоростью 3-5 м/с, ударяется о ребро и отражается на животных, мало рассеиваясь. При этом площадь, охватываемая приточной струей в зоне нахождения животных, не превышает 9-10 м ². При опускании основания короба ниже ребра жесткости площадь, охватываемая приточной струей, составляет 36-100 м ² (в зависимости от струи на выходе). Воздух поступает в помещение приточного устройства с минусовой температурой. Рассеиваясь, он опускается в зону нахождения животных, причем температура струи повышается, а скорость понижается.

Преимущество такой системы в том, что воздух забирается из чердака и температура его на 2-4°С выше наружной температуры.
