Результат выполнения конструкторской разработки.

Номограмма построена на основе расчета по результатам теоретического анализа и экспериментальных материалов. Она позволяет графическим методом определить площади сечения вентиляционных устройств -f_отв., м ².

Исходными данными для вычислений по номограмме являются высота вентиляционных шахт, м - Н _ш, разность температур наружного и внутреннего воздуха,°c-dtС, воздухообмен помещения, м ³/ч -qм ³/ч, скорость воздуха в сечении вентиляционной шахты, м/сек -v.

При проверке производительности существующих шахт исходными данными являются высота шахты, м - Н _ш, площадь сечения, м ² -f_отв.и разность температур,°c-dt.

Методика расчета.

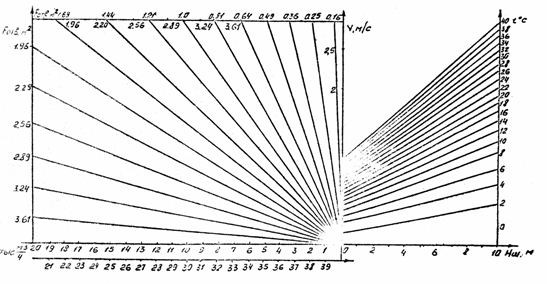

На оси Н _ш (см. рисунок) через точку, соответствующую значению высоты шахты, проводим прямую, параллельную осиvдо пересечения с линией данной разности температур. Через точку пересечения проводим горизонтальную прямую до пересечения с прямой, проведенной параллельно осиvиз точки, соответствующей значению воздухообмена на осиq.

Полученная точка пересечения будет определять значениеf_отв.- площадь сечения отверстия.

Погрешность при определении воздухообмена посредством вентиляционных устройств с естественным побуждением воздуха по предлагаемой номограмме наблюдается только в сторону увеличения воздухообмена, так как номограмма построена без учета влияния скорости ветра.

Номограмма позволяет без расчета проверить действующую систему вентиляции и подобрать размеры новых.
