Результат выполнения научно-исследовательской работы.

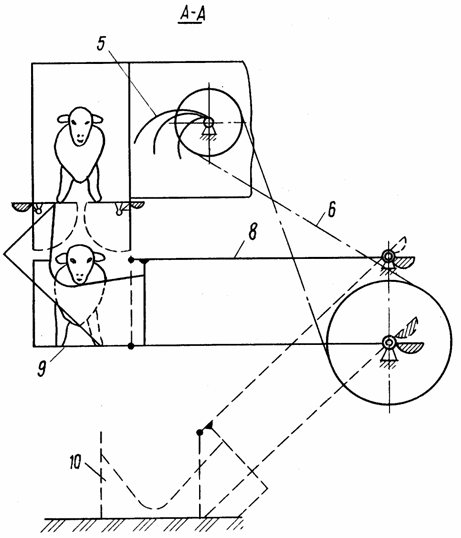

Устройство для подачи овец содержит (см. рисунок) средство подгона овец, выполненное в виде наклонной платформы с площадкой 1 управления подачи овец, вертикальной стенки 2, приводного вала 3 и троса 4. На верхнем конце приводного вала закреплены упругие прутки 5. Приводной вал посредством привода 6 кинематически связан с муфтой 7(храпового механизма) с двухплечим рычагом 8. На одном плече, которое выполнено параллелограммным, закреплены площадка 9 и шторка 10, а на другом - противовес 11. Поворотная площадка снабжена стопором 12 нижнего положения. Площадка управления связана с приводным валом тормозным устройством (не показан) и расположена в нижней части приводного вала. Устройство снабжено площадкой 13 для обработки животных, выполненной в виде двухстворчатой двери и площадкой 14 расфиксации, с исполнительным параллелограммным механизмом 15.

Устройство работает следующим образом.

Овца из загона через отверстие 16 поступает на площадку 1 и под действием веса животного происходит отключение тормозного устройства приводного вала. Последний приводится во вращение поворотом двухплечего рычага через обгонную муфту посредством привода и прутками, закрепленными по винтовой линии, воздействует на животное, побуждая его к передвижению на расстояние, равное длине шага навивки приводного вала. Рычаг под действием груза приводится в первоначальное положение. При сходе животного с площадки 1 происходит фиксация приводного вала тормозным устройством до поступления следующего животного. Цикл повторяется до заполнения приводного вала животными и подачи овцы воздействием упругих прутков на площадку 13, где производится зооветобработка. После проведения обработки происходит расфиксация двухстворчатых дверей площадки 13 (механизм не показан) и животное поступает на площадку 9 двухплечего рычага. Шторка препятствует покиданию животным площадки 9. При нахождении животного на площадке 1 (тормозное устройство расфиксировано) за счет веса происходит поворот рычага и вращение приводного вала с помощью привода и обгонной муфты на величину шага нививки. Одновременно закрепленная на рычаге шторка открывает выход животного с площадки 9, последняя в нижнем положении фиксируется стопором, взаимодействующим с исполнительным параллелограммным механизмом. Овца, покидая площадку 9, заходит на площадку 14, где своим весом, воздействуя на исполнительный параллелограммный механизм, производит расфиксацию стопора. Площадка 9 возвращается в верхнее положение.

Таким образом, цикл подачи овец на зооветобработку повторяется.
