Результат выполнения конструкторской разработки.

С целью повышения качества регулирования расхода воздуха и снижения трудозатрат на эксплуатацию шахт естественной вытяжки в животноводческих помещениях разработан регулятор расхода воздуха с саморегулированием.

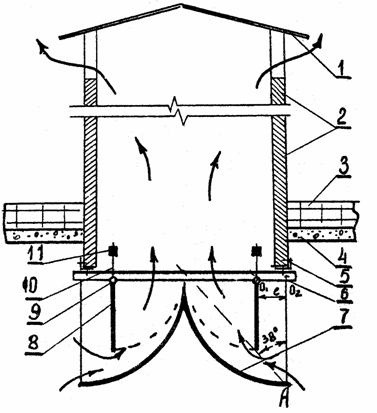

Вытяжная шахта, состоящая из утепленного диффузора 2 (см. рисунок), зонта 1, закрепляется в потолке 4, закрытого утеплителем 3, в нижней части снабжена уголками 5, к которым через уголки 6 присоединен корпус 7 регулятора, выполненный в виде цилиндрической поверхности. В уголках на оси 9 шарнирно установлена заслонка 8, закреплена тяга 10, на которую надет грузовой противовес 11.

Стабилизация расхода воздуха обеспечивается заданием эксцентриситетаe(расстояние между осью (центр О ₁) заслонки и осью (О ₂) образующей корпуса).Ориентировочный выбор места установки оси заслонки определяется следующим образом: из точки А под углом 38°к стенке корпуса наносится линия. Заслонка устанавливается таким образом, чтобы нижняя ее кромка находилась напротив нанесенной линии.

Регулятор обладает высокой чувствительностью, но при установке заслонок необходимо обеспечить их свободный поворот.

Работа регулятора заключается в следующем: за счет разницы давления внутри и снаружи помещений воздух входит в зазор между заслонкой и корпусом и через диффузор удаляется из помещения. Заслонка поворачивается по ходу движения потока воздуха. Угол поворота и скорость движения воздуха в зазоре между корпусом и заслонкой зависят от перепада давлений. Однако эксцентриситетeподобран таким образом, что при повороте заслонки площадь воздуховодного отверстия изменяется в соответствии с заданным законом регулирования. Проверка регулятора в производственных условиях показывает, что погрешность регулирования не превышает 15%.

Применение регулятора расхода воздуха позволяет при обеспечении минимально требуемого воздухообмена на 10-15% снизить энергозатраты на отопление помещения.
