Результат выполнения конструкторской разработки.

Несовершенство систем автоматики доильных установок в основном заключается в комплектации сложным в управлении манипулятором.

Многолетняя эксплуатация установок в доильных залах практичес­ки во всех регионах России позво­ляет считать, что необходимо при­менение более простых манипуля­торов, а это возможно на установ­ках УДС-ЗА и «Тандем». Они от­личаются от серийно выпускаемо­го силовым механизмом, который состоит из цилиндра с крышками, штуцерами, поршнем со штоком, причем последний посредством гибкой тяги соединен с доильным аппаратом.

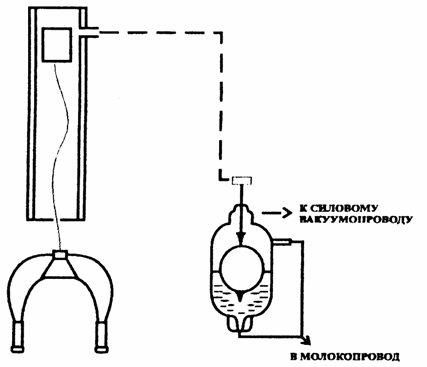

Автомат управления состоит из пневмодатчика УДБ, но в нем не­обходимо заглушить один канал в головке или на штоке. Автомат зак­репляют на ограждении доильного станка и соединяют шлангами с силовым механизмом, коллектором доильного аппарата и силовым пневмоприводом (см. рисунок).

Операция одевания доильных стаканов производится и без мани­пулятора. По снижении интенсив­ности молокоотдачи и полном вы­воде молока из корпуса датчика вакуум в молочном шланге снижа­ется, а в полости цилиндра повы­шается. Поршень цилиндра, под­нимаясь, тянет через гибкую тягу (через бок коровы) доильные ста­каны, отводя их вначале вбок, а затем вверх. Оператор видит, что доение коровы окончено и выпус­кает ее из станка, запуская другую.
