Результат выполнения научно-исследовательской работы.

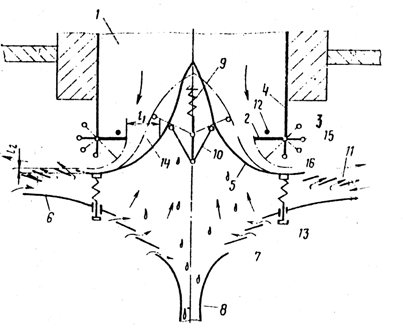

Устройство для регулирования расхода воздуха (см. рисунок) содержит корпус 1 и расположенный в нем самозакрывающийся клапан, выполненный в виде поворотной створки 2, установленной на оси 3, закрепленной на стенке 4 корпуса. Стенка 5 выполнена криволинейной, установлена с возможностью перемещения и снабжена механизмом изменения кривизны.

Устройство также снабжено кожухом 6 криволинейной формы с входными отверстиями 7 и сливным патрубком 8, расположенным с наружной стороны криволинейной стенки 5, при этом механизм выполнен в виде биметаллического привода 9 с рычагами 10, а по периферии криволинейной стенки 5 выполнены отверстия 11.

Устройство выполнено двусторонним относительно плоскости, проходящей через механизм изменения кривизны. Створка упирается в ограничитель 12, кожух закреплен на стенке 5 винтами 13.

Между стенкой 5 и створкой при нормальном положении образуется отверстие 14 для прохода воздуха, которое может изменяться в зависимости от положения створки от величиныl ₁до величиныl ₂, при этом l ₁ > l ₂. Величинаl ₂канала 14 дает возможность прохода максимально допустимого количества воздуха при любых положениях створки и стенки 5. Створка снабжена двумя противовесами 15 и 16, расположенными по 90°относительно друг друга.

Устройство работает следующим образом.

При отсутствии подачи воздуха через корпус створка опирается на ограничитель, величинаl ₁канала 14 является максимальной для прохода воздуха. При подаче воздуха в зависимости от его количества возрастает скорость, а значит, увеличивается динамическое давление на створку, она отклоняется от горизонтального положения на определенный угол, при этом живое сечение канала 14 для прохода воздуха уменьшается, что ведет к стабилизации воздушного потока. При изменении температуры приточного воздуха начинает срабатывать биметаллический привод - при снижении температуры он сжимается и через рычаги изменяет радиус кривизны стенки 5, изменяя тем самым живое сечение отверстия 14 - расход воздуха уменьшается. Для повышения равномерности температурного поля в кожухе устройства имеются отверстия 7 для подачи рециркуляционного воздуха, который под воздействием струи воздуха, выходящей из канала 14, подсасывается к основной через отверстия 11. Для стока образовавшегося конденсата имеется патрубок. Воздухораздача производится в обе стороны устройства.
