Результат выполнения научно-исследовательской работы.

Станок включает (см. рисунок 1, 2, 3) ограждение 1 и решетчатый пол 2, шарнирно прикрепленный к ограждению. К полу шарнирно при помощи тяг 3 подвешены скребки 4, контактирующие с наклонным поддоном 5, примыкающим к навозному каналу 6. Пол снабжен приспособлением для регулирования угла его наклона к горизонту, выполненным в виде вертикальной пружины 7, размещенной на патрубке 8 с фланцем 9. Патрубок установлен с возможностью перемещения в стойке 10 ограждения, с которой жестко связан пол. Внутрь патрубка входит ограничитель 11 с шайбами 12. Стойка выполнена с пазами 13, в которых расположен горизонтальный фиксатор 14. Фиксатор имеет возможность перестановки в различных по высоте отверстиях 15 патрубка. Для обеспечения необходимого микроклимата в станке и снижения энергозатрат шарнир крепления пола к ограждению выполнен в виде воздухоотводящей неподвижной трубы 16 с отверстием 17 и двух соосно размещенных друг в друге колец 18 и 19 со смещенными между собой отверстиями 20 и 21 соответственно. Внутреннее кольцо 18 присоединено к трубе и своим отверстием совмещено с отверстием последней. Внешнее кольцо 19 прикреплено к полу с возможностью поворота на внутреннем кольце до совмещения их отверстий.

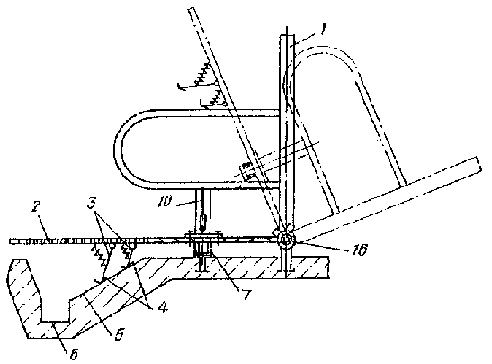

Рис. 1 Общий вид станка

Станок используется следующим образом.

При нахождении животного на решетчатом полу последний под воздействием его массы, сжимая пружину, поворачивается на трубе. При этом скребки, перемещаясь вниз до поверхности поддона, удаляют провалившийся через решетчатый пол навоз в навозный канал. Одновременно происходит совмещение отверстий 20 и 21 колец 18 и 19, в результате чего воздух из трубы поступает к животному, обеспечивая необходимый микроклимат в станке. В связи с тем, что подача воздуха в станок производится при нахождении в нем животного, существенно снижаются затраты энергии, связанные с нагнетанием вентиляционного воздуха.

Предварительная установка пола регулируется фиксатором, изменением степени жесткости пружины, а также шайбами. При отсутствии животного на решетчатом полу отверстия 20 и 21 изолированы друг от друга и воздух в станок не поступает.
