Результат выполнения научно-исследовательской работы.

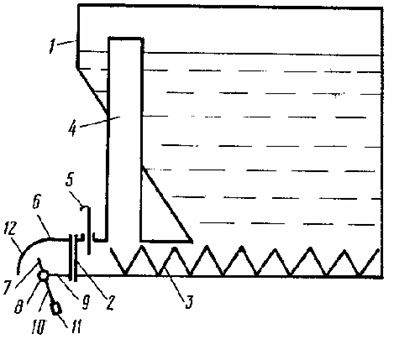

Кормораздатчик содержит (см. рисунок) бункер 1 с выгрузным окном 2 и размещенным в нижней части бункера шнековым питатетелем 3. Стабилизатор производительности выполнен в виде вертикальной цилиндрической емкости 4, которая установлена на входе питателя и связана с бункером. Площадь поперечного сечения выгрузного окна составляет 50-60% сечения питателя и регулируется шибером 5. При меньшем открытии выгрузного окна не гарантируется равномерность подачи корма. При большем открытии выгрузного окна давление шнекового питателя не обеспечивает сохранение нужного уровня корма в стабилизаторе, вследствие чего производительность питателя зависит от уровня корма в бункере.

Кормораздатчик снабжен регулятором выгрузки корма, который выполнен в виде закрепленного на выходе выгрузного окна корпуса 6 и размещенной в корпусе регулятора створки 7, установленной шарнирно при помощи оси 8 на одной из стенок 9 корпуса с возможностью поворота в вертикальной плоскости. Створка снабжена рычагом 10 с противовесом 11. Стенка 12 корпуса противоположная стенке 9, выполнена в виде участка боковой поверхности цилиндра, продольная ось которого расположена в одной плоскости с осью вращения створки и смещена в сторону выгрузного окна. Боковые стенки корпуса выполнены плоскими, параллельными одна другой и перпендикулярными к нижней стенке 9.

Кормораздатчик работает следующим образом.

Вследствие давления, развиваемого шнековым питателем, часть корма выгружается через емкость в бункер, а часть корма - в зазор между шибером и идет к выгрузному окну. Корм проходит между криволинейной стенкой 12 и прямолинейной стенкой 9, а затем в зазор между стенкой 12 и створкой. При этом давление корма создает крутящий момент М к оси поворота указанной створки. При величине крутящего момента на оси створки большей, чем величина крутящего момента М _кр противовеса, створка поворачивается и при этом уменьшается зазор между стенкой 12 и створкой. При уменьшении давления корма работа кормораздатчика осуществляется в обратной последовательности. Это позволяет стабилизировать давление корма в широком диапазоне.
