ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 01-015-01 |
|
Наименование проекта Эвольвентомер |
|
Назначение Измерение эвольвентного профиля зубчатых колес. |
|
Рекомендуемая область применения Обеспечение машиностроительных производств высокоточным и производительным средством контроля зубчатых колес. |
|

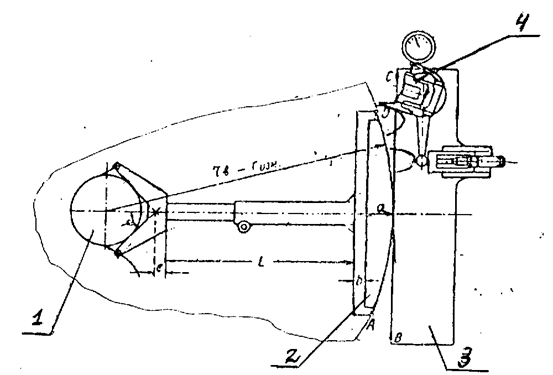

Описание ''Результат выполнения конструкторско-технологической работы''. Разработан накладной эвольвентомер в нескольких исполнениях. Каждый при-бор предназначен для контроля зубчатого колеса определенного диаметра основной окружности с базированием от оси колеса ( отверстия или оправки ). Возможен набор дисков с перекрытием до 12% последующих диаметров основной окружности. Прибор состоит (см. рисунок) из устройства 1 базирования на оправке или от отверстия, уни-версального диска обката 2, линейки обката с лентами 3, отсчетного (измерительного) устройства 4. Функциональные возможности прибора : - определение отклонения профиля зубчатого колеса от эвольвенты ; - использование цифровой электронной измерительной системы с распечаткой результатов измерения и построения графика отклонений от эвольвентного профиля ; - исполнение прибора с механической измерительной головкой, не требующего электрического питания и отличающегося меньшими габаритами, массой и имеющего меньшую стоимость ; - контроль свободно лежащего зубчатого колеса ; - использование одного и того же измерительного устройства для колес, отли-чающихся по диаметру основной окружности до 12%.
|
|
Преимущества перед известными аналогами Эвольвентомеры станкового типа для колес с наружным диаметром 400-1000 мм не выпускаются. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствуют технической характеристике прибора |
|
Технико-экономический эффект - способность измерять эвольвентный профиль зубчатых колес с наружным диаметром от 400 до 1000 мм ; - высокая точность измерений - погрешность достигает не более 4 -8 мкм. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 13.02.2001 |
