Номер

04-080-01

Наименование проекта

Приспособление для шлифования угла 20 град. у твердосплавных напаиваемых пластин.

Назначение

Крепление твердосплавных напаиваемых пластин 24790 по ГОСТ 25409-82 на плоскошлифовальном станке с магнитьным столом при шлифовании угла 20 град. у пластин.

Рекомендуемая область применения

Мелкосерийное и серийное инструментальное производство на машпредприятии

Описание

Результат выполнения конструкторской разработки.

Приспособление состоит из корпуса 1(см. рисунок), прихвата 2, пружины 3, винта 4. Твердосплавная пластина вставляется в приспособление с базой на шлифовальную поверхность и крепится прихватом с винтом. Затем приспособление с закрепленными пластинами устанавливается на магнитном столе плоскошлифовального станка таким образом, чтобы между плоскостью стола станка и шлифовальной опорной поверхностью твердосплавной пластины образовался угол 70 ⁰.

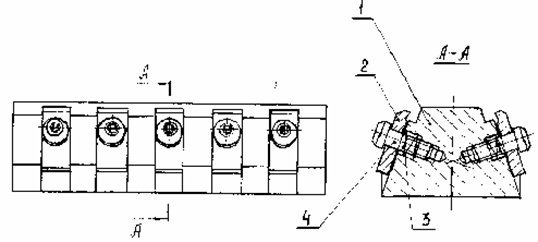

Рис. Приспособление для шлифования угла 20 ⁰

у твердосплавных напаиваемых пластин

Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Внедрено в производство

Результаты испытаний

Позволяет шлифовать угол 20 град. с точностью до 10 град. одновременно у десяти твердосплавных пластин.

Технико-экономический эффект

На 5-10 % повысилась производительность труда при шлифовании твердосплавных пластин.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.05.2001
