Номер 83-437-00 |
|||
|
Наименование проекта Подъемник для вывешивания автомобилей |
|||
|
Назначение Вывешивание колес автомобилей БелАЗ при их замене |
|||
|
Рекомендуемая область применения Автомобильный транспорт |
|||
|

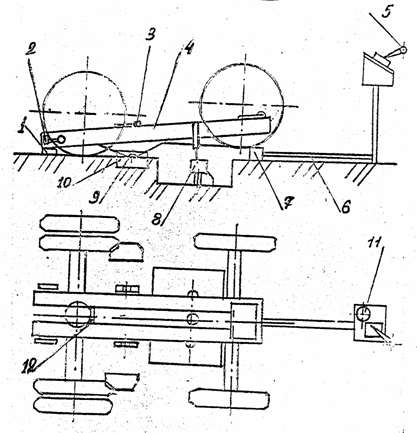

Описание Результат выполнения конструкторской или технологической разработки. Стационарный пневматический подъемник (см. рисунок) представляет собой качающуюся раму 4, по которой перемещается роликовая площадка 3. Рама поворачивается на опоре 10 с помощью трех пневмоцилиндров 8. Регулирование хода штоков пневмоцилиндров обеспечивается прокладками 1. Воздух подается в пневмоцилиндры с пульта 5 через воздухопроводы 6. Давление воздуха контролируется с помощью манометра 11. На раме шарнирно крепятся опоры 2, которые удерживают ее в горизонтальном положении. В исходном положении роликовая площадка фиксируется упором 12. Автомобиль наезжает на раму подъемника, вывешивая переднюю ось на роликовой площадке. При переходе центра тяжести автомобиля через ось качания рамы 9 из пневмоцилиндров выпускают воздух. Рама при этом опускается под действием массы автомобиля до горизонтального положения, вывешивая колеса автомобиля до 100 мм над уровнем пола. В горизонтальном положении рама опирается на тумбу 7. Время, затрачиваемое на заезд и вывешивание, - не более 30 с.
После замены колес в пневмоцилиндры подается воздух давлением 0,45 МПа, рама наклоняется, задние колеса опускаются на пол и автомобиль своим ходом съезжает с пневмоподъемника. Время, затрачиваемое на съезд с подъемника, - не более 45 с. Подъемник |
|||
|
Преимущества перед известными аналогами Может применяться для вывешивания другой крупнотоннажной техники |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Увеличилась производительность труда при выполнении шиномонтажных работ в 3 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 03.10.2006 |
