Результат выполнения НИР.

Применение схемы максимальной токовой защиты с дешунтированием отключающей катушки позволяет использовать в качестве источника оперативного тока измерительные трансформаторы тока. При этом устраняются многие недостатки схем с электромеханическими реле:большие погрешности по току (і±10%), необходимость завышения коэффициента надежности (Кн=1,3…1,4), загрубление защиты и низкий коэффициент возврата (Кв=0,3…0,7), большие погрешности в выдержках времени (±0,3…0,5с), большие мощности, потребляемые от трансформаторов тока (20…50 ВА).

В устройстве использована схема бесконтактного дешунтирования отключающей катушки привода масляного выключателя (см. рисунок). Симисторvs1и катушкаyatвключены между собой параллельно. Для устранения влияния температуры окружающей среды на работу устройства в цепь катода симистораvs1включен резисторrтo. Вторичные цепи трансформаторов тока ТА3, ТА4 собираются по схеме неполного треугольника. Величина напряжения на симисторе при дешунтировании определяется величиной сопротивления катушки отключенияyat и кратностью вторичного тока. Включениетрансформаторов ТА3, ТА4 на разность токов дает возможность питания отключающей катушкиyatпри разных видах междуфазных коротких замыканий. Семисторvs1переключается в проводящее состояние при подаче сигнала управления на управляющий электрод и наличии анодного напряжения. Управляющий сигнал поступает от трансформаторов тока ТА1, ТА2 релейного устройства через формирователь импульсов. Прекращение следования сигналов управления с формирователя импульсов происходит при возникновении перегрузки линии токами короткого замыкания. Это приводит к закрытию симистораvs1и дешунтированиюyat.

На погрешность значений напряжения на аноде-катоде симистора при дешунтированииyatоказывают влияние ток намагничивания трансформаторов тока и отключающей катушкиyat, наличие потерь на гистерезис и правильность определения параметров цепи. Класс симистораvs1определяется с учетом ограничений по напряжению при насыщении трансформаторов тока ТА3, ТА4.

Предлагаемое устройство обеспечивает работу релейной защиты распределительных сетей 6…10 кВ в режиме отсечки.

Материальные затраты окупаются за 0,6 года.

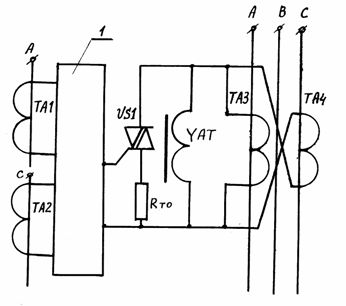

Электрическая принципиальная схема устройства для бесконтактного дешунтирования отключающей катушки привода масляного выключателя:

1 - формирователь импульсов;ТА1…ТА4 - трансформаторы тока;vs1 -симистор;yat -отключающая катушка привода масляного выключателя.
