Номер 83-429-00 |
|
Наименование проекта Приспособление для контроля некруглых поверхностей |
|
Назначение Контроль сложных поверхностей (кулачков, деталей профильных бесшпоночных соединений и т.п.) |
|
Рекомендуемая область применения Машиностроение, приборостроение |
|

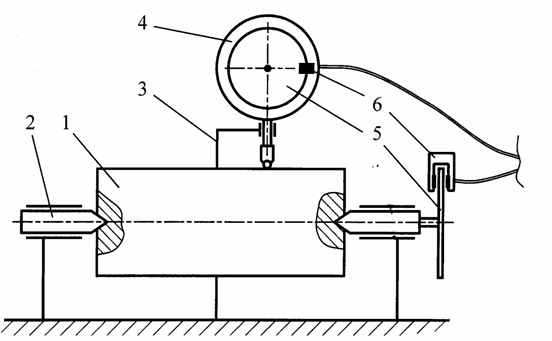

Описание Частное техническое решение, имеющее самостоятельное значение. Разработаны несложная технологическая оснастка и программное обеспечение, позволяющие производить комплексный размерный контроль деталей машин. В контрольном приспособлении линейные и угловые механические перемещения регистрируются с помощью «мыши»-компьютерногоманипулятора «ввода-вывода». «Мышь» (после соответствующей модернизации) преобразует механические перемещения в электрический цифровой сигнал, который фиксируется и обрабатывается в компьютере по специальной программе. Исследуемая деталь 1(см. рисунок) закрепляется во вращающихся центрах 2. На стойке 3 крепится и подводится к детали модернизированный индикатор часового типа 4. Вместо стрелки индикатор оснащен диском с прорезями 5 и оптической парой 6 (взята из «мыши»), которая фиксирует линейные перемещения штока. Аналогичное устройство размещается на одном из центров.
|
|
Преимущества перед известными аналогами Приспособление универсально, так как программное обеспечение позволяет контролировать любую поверхность, которая может быть описана и задана математически |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Приспособление обеспечивает точность измерения 0,01-0,05 мм на линейные размеры |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 03.10.2006 |
