Результат выполнения конструкторской или технологической разработки.

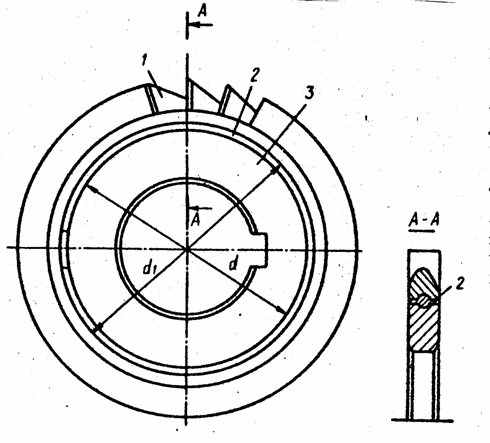

Термообработанная кольцевая рабочая часть фрезы1(см. рисунок), изготовленная из инструментального материала, закреплена с помощью кольца (крепежного элемента) 2 на закаленном корпусе 3. Крепежный элемент выполнен в виде незамкнутого кольца переменного поперечного сечения из сплавов системы Тj - nj (нитинол), обладающих эффектом памяти формы.

Соединяемые поверхности выполнены разного диаметра:на рабочей части -d ₁, на корпусе -d.Наружный и внутренний диаметры, ширина и форма кольца меняются под воздействием температуры.

Кольцо изготавливают при комнатной температуре таким образом, чтобы внутренние диаметры были меньше соответствующих наружных диаметров корпусаd,а наружные - больше соответствующих внутренних диаметровd ₁режущей части. Его толщина приблизительно на 4-8% больше разностиd ₁-d.После охлаждения в жидком азоте кольцо деформируют так, чтобы оно легко вставлялось между корпусом и рабочей частью. После деформации оно должно храниться в жидком азоте для сохранения мартенситного состояния.

После сборки соединение нагревают до температуры превращения в аустенит. В результате крепежный элемент сжимается по ширине и уменьшается по длине, принимает исходную первоначальную форму и размеры, скрепляя режущую часть с корпусом фрезы.

При этом на контактных поверхностях развивается большое давление, приводящее к небольшой локальной деформации соприкасающихся поверхностей, что обеспечивает их плотный контакт. При охлаждении собранной фрезы можно легко снять режущую часть с корпуса.
