Номер

83-424-00

Наименование проекта

Скважинный фильтр и способ его изготовления

Назначение

Используется как нефтяное оборудование

Рекомендуемая область применения

Нефтедобыча

Описание

Результат выполнения конструкторской или технологической разработки.

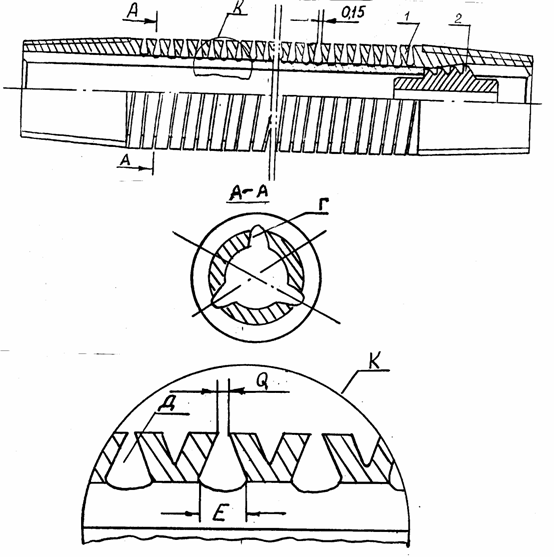

Фильтр (см. рисунок) представляет собой цилиндрический корпус 1 в виде трубы, на внутренней поверхности которого выполнены продольные пазы «Г», служащие радиальными отверстиями, соединяющими щели с внутренней полостью трубы. На наружной поверхности выполнены фасонные спиральные пазы «Д», образующие щели, ширина которых может быть 0,15 ±0,05 мм. Эти спиральные пазы условно развернуты на угол подъема спирали. В стенке трубы корпуса спиральные фасонные пазы «Д» пересекают пазы «Г» на участках «Е».

Скважинный фильтр

Продольные пазы не пересекают спиральные фасонные пазы и отделены друг от друга перемычками толщиной не менее 0,5 мм. Выступы, образующие пазы на наружной поверхности, пластически деформируют для образования спиральных щелей необходимой ширины, перемычку после монтажа фильтра в скважине срезают специальной прошивкой 2 с режущими зубьями. После износа щели фильтра могут быть восстановлены пластическим деформированием спиральных выступов.

Преимущества перед известными аналогами

Простота конструкции и технологии изготовления

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Облегчились монтаж фильтра в скважине и удаление перемычек. Сократились трудозатраты изготовления на 30 %

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

03.10.2006
