Результат выполнения конструкторской или технологической разработки.

Водонагреватель на одну газовую горелку (см. рисунок ) состоит из оболочек 1 и 2 в виде стаканов. На наружной поверхности внутренней оболочки выполнены канавки, переходящие в канавки в виде спирали Архимеда на дне стакана. Внутренняя оболочка изготовлена из материала повышенной, по сравнению с материалом наружной оболочки, теплоемкости и теплопроводности. После того, как на внутреннюю оболочку наденут наружную, получают корпус с каналами внутри стенок. Края оболочек завальцованы. Штуцер 4 соединяют с нижней частью канала и через него подают холодную проточную воду. Через штуцер 3, соединяющий канал в виде архимедовой спирали, горячая вода выходит из водонагревателя.

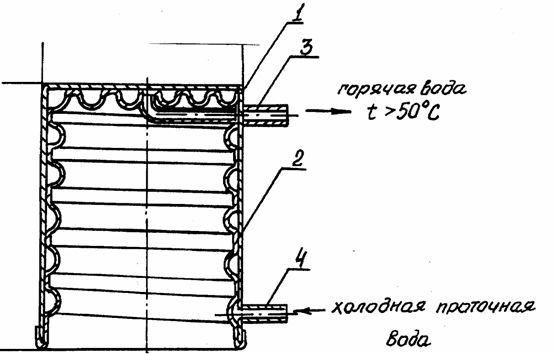

Поперечное сечение цилиндрического водонагревателя на одну газовую горелку

Водонагреватель работает следующим образом:нижней открытой частью корпус устанавливают над горелками теплоносителя, например, над газовыми. Нижний входной штуцер соединяют с магистралью холодной воды (среды), а выходной располагают над раковиной или емкостью, затем включают подачу холодной воды и зажигают горелку. Нагретый воздух (газы) внутри корпуса нагревают стенки каналов и проходящую через них воду. Максимально (до 60 ⁰С) вода нагревается, проходя через верхнюю часть каналов или змеевик, изготовленный из теплоемкого и теплопроводного материала. Температура нагрева воды регулируется подачей воды из крана или же интенсивностью работы теплоносителей. Снаружи водонагреватель холодный и не опасен для потребителя. Водонагреватель прост по конструкции, экономичен в эксплуатации (все тепло от теплоносителя сосредоточено внутри корпуса), доступен потребителю по цене.
