Результат выполнения конструкторской или технологической разработки.

Подготовка формовочных материалов имеет большое значение в технологии производства отливок. Одним из важнейших формовочных материалов является кварцевый песок, к которому предъявляются определенные требования по влажности, зерновому составу и другим свойствам (в зависимости от его назначения). Сушка - необходимая операция при подготовке песка. За последние годы в литейном производстве широкое применение нашли установки для сушки формовочного песка в кипящем слое.

Проведена работа по созданию типажа установок, позволяющего рационально выбирать сушила для литейных цехов предприятий машиностроения. Разработаны проекты установок для сушки песка производительностью 3,0; 10,0; 16,0; 20,0; 25,0т/ч. Исходный песок может поступать с влажностью до 10%. Содержание глинистой составляющей уменьшается, незначительно изменяется гранулометрический состав песка за счет частичного выноса мелкой фракции. При применении песков после сушки и охлаждения в установках кипящего слоя уменьшается количество вводимых в стержневую смесьсвязующих, улучшается качество литья.

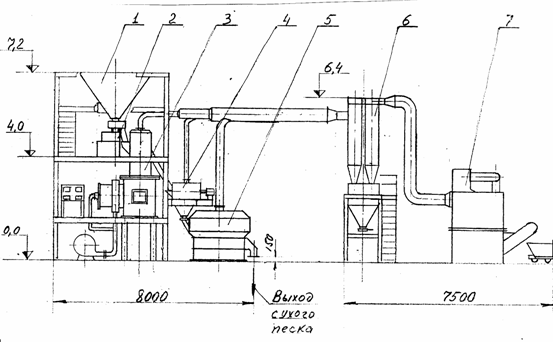

На рисунке представлена установка для сушки песка в кипящем слое производительностью 3 т/ч. Сырой песок грейфером загружается в бункер 1 (v=4,9м ³), из которого дисковым питателем 2 подается в аппарат сушки 3. Из аппарата сушки песок самотеком поступает на сито 4 и далее - в аппарат охлаждения 5. Из аппарата охлаждения песок поступает, как правило, на ленточный конвейер.

Установка сушки песка в кипящем слое производительностью 3 т/ч
