ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 83-418-00 |
|
Наименование проекта Комбинированная токовая защита ВЛ 6, 10 кВ сельскохозяйственного назначения |
|
Назначение Обеспечение функций самонастраивающейся максимальной токовой защиты и токовая отсечка сельских распределительных электрических сетей 6, 10 кВ |
|
Рекомендуемая область применения Ячейки КРУН 6, 10 кВ головных понизительных подстанций 110/35/6(10) кВ, 110/10 (6) кВ и 35/10(6) кВ |
|

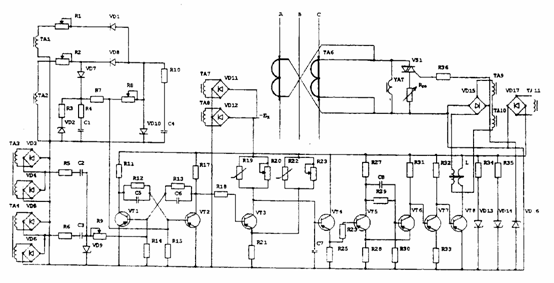

Описание Результат выполнения НИР. Разработано устройство комбинированной токовой защиты радиальных электрических сетей 6…10 кВ сельскохозяйственного назначения. Комбинированная токовая защита (см. рисунок) содержит три входа, выполненных на основе трансформаторов тока ТА1…ТА6. Трансформаторы тока ТА1, ТА2 вырабатывают сигналы, пропорциональные току в контролируемой ЛЭП, соответственно ТА3, ТА4 - сигналы, пропорциональные скачкообразному изменению тока во времени, а ТА5, ТА6 - сигналы на отключение поврежденной линии без выдержки времени. Измерительное устройство канала пропорциональной токовой защиты содержит стабилитроныvД2 иvД10, диодыvД1,vД7,vД8, резисторыr1…r4, r7, r8, r9, r10,конденсаторы С1 и С4. Узел обработки импульсов, пропорциональных скачку тока в защищаемой линии, состоит из четырех двухполупериодных выпрямителейvД3…vД6, стабилитронаvД9, конденсаторов С2 и С3, резисторовr5, r6иr9. Логический элемент ИЛИ содержит симметричный триггер, выполненный на основе транзисторовvТ1,vТ2. Эммитерный повторитель собран наvТ3,vТ4, триггер Шмитта - наvТ5, vt6. Трансформаторы тока ТА7 и ТА8 с последовательно выключенными двухполупериодными выпрямителями составляют элемент питания органа выдержки времени, создающий необходимую краткость входной величины тока. Резисторыr20иr23 cпараллельно включенными регулировочными сопротивлениямиr19иr22служат для термостабилизации цепей логического элемента. Усилительvt7, vt8формирует управляющий сигнал, подаваемый на управляющий электрод симистораvs1. Блок управления с исполнительным органом содержит трансформаторы-датчики ТА9, ТА10, мостовые выпрямителиvД15,vД17, резисторыr34…r36, rтo, стабилитроны vД13,vД14,vД16. Напряжение питания схемы стабилизировано параллельно включенными стабилитронами Д13 , Д14. Использование токоограничивающих резисторовr34, r35в цепи стабилитронов снижает токовую нагрузку при максимальном режиме, а включение двух параллельных стабилитронов повышает надежность схемы. Срок окупаемости дополнительных капитальных затрат на внедрение предлагаемого устройства составляет 0,63 года.
|
|
Преимущества перед известными аналогами Совмещение трех видов защит, наличие нелинейных элементов, применение бесконтактного дешунтирования отключающей катушки |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повысились чувствительность и надежность защиты на 15 %, уменьшились нагрузка на трансформаторы тока и количество выполняемых логических операций |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 03.10.2006 |
