Номер 83-410-00 |
|||
|
Наименование проекта Устройство для осевого крепления подшипника |
|||
|
Назначение Осевое крепление подшипников преимущественно тяжелонагруженных валов |
|||
|
Рекомендуемая область применения Машиностроение |
|||
|

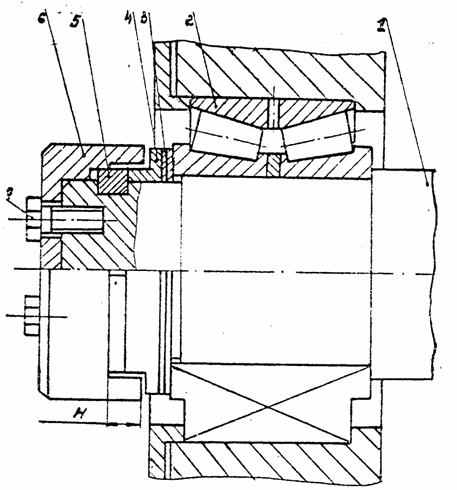

Описание Результат выполнения КТР. Предлагаемое устройство для осевого крепления подшипников (см. рисунок) состоит из вала 1 с кольцевой проточкой, в которой устанавливается разъемное кольцо 5;дистанционного кольца 4;регулируемых прокладок 3;обоймы 6;болтов 7 и подшипника 2. На торце обоймы сделаны выступы по числу элементов разъемного кольца. Ширина паза между выступами больше хордального размера каждого из элементов разъемного кольца, а высота Н больше толщины разъемного кольца. На дистанционном кольце по числу выступов обоймы имеются ответные впадины. Сборка устройства осуществляется следующим образом. С помощью обоймы, выступы которой устанавливаются с упором в торец дистанционного кольца, и болтов затягивается пакет, состоящий из подшипника, дистанционного кольца и регулировочных прокладок. Количество прокладок подбирается таким образом, чтобы в затянутом положении обеспечивался минимальный зазор (натяг) между разъемным и дистанционным кольцами. Через пазы между выступами в обойму вставляются элементы разъемного кольца. Затем обойма снимается и вновь устанавливается таким образом, чтобы ее выступы совпадали с ответными впадинами на дистанционном кольце, и закрепляется болтами на валу. При этом разъемное кольцо в радиальном направлении запирается кольцевой заточкой обоймы и удерживается от выпадания.
При работе осевые усилия с внутреннего кольца подшипника передаются на регулировочные прокладки, затем - на дистанционное кольцо и замыкаются на разрезном кольце. Болты торцевого крепления обоймы остаются разгруженными от осевых усилий подшипника. Устройство для осевого крепления подшипника |
|||
|
Преимущества перед известными аналогами При сборке не требуется пригонка регулировочных прокладок, а в качестве монтажного приспособления используется элемент крепления - охватывающая обойма |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Упростился монтаж, что особенно важно при работе в стесненных условиях. Увеличилась производительность труда при сборке на 12 %. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 03.10.2006 |
