Частное техническое решение, имеющее самостоятельное значение.

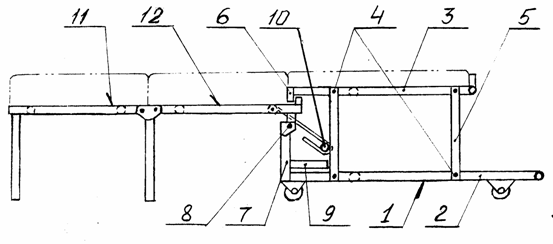

Предлагаемый механизм трансформации опорных секций диван-кровати содержит поднимаемую секцию, состоящую из нижней 2 (см. рисунок) и верхней 3 рам, которые шарнирно соединены между собой стержнями одинаковой длины. Один из продольных стержней верхней рамы снабжен фиксатором вертикального положения соединительных стержней. Неподвижный вертикальный стержень 7 нижней рамы имеет упор, ограничивающий движение соединительных стержней, а один из продольных стержней соседней секции также снабжен упором, входящим в зацепление с фиксатором вертикального положения соединительных стержней. Соседняя опорная секция снабжена соединенной с ней шарнирно одним концом тяги. Другой конец тяги соединен с поперечным стержнем поднимаемой секции с возможностью скольжения относительно него. Тяга имеет регулировочный винт. Для трансформации кровати в диван с ее каркаса убираются подушки, затем опорная секция 12 поворачивается вручную вокруг шарнира 8 в сторону поднимаемой секции 1. При этом упор выходит из зацепления с фиксатором 6, тяга выходит из зацепления со стержнем 10, который скользит в ее проушине. Стержень опорной секции скользит по фиксатору. Соединительные стержни 5 поворачиваются на шарнирах 4 относительно верхней рамы и нижней рамы, что приводит к опусканию верхней рамы.

При трансформации дивана в кровать с него убираются подушки, затем опорная секция вместе с уложенной на нее крайней секцией 11 поворачиваются вокруг шарнира в сторону от поднимаемой секции. При этом выбирается зазор между стержнем 10 и тягой в ее проушине и при его исчезновении тяга начинает приводить соединительные стержни поднимаемой секции в вертикальное положение. Движение соединительных стержней вокруг шарниров будет происходить до соприкосновения одного из них с упором 9. При этом фиксатор сцепляется с упором, и верхняя рама опорной секции занимает крайнее верхнее положение.
