Результат выполнения НИР

В основу принципа действия предлагаемого устройства защиты положена оценка одновременного воздействия значения и скорости нарастания тока. При этом реализован принцип двойного замера тока короткого замыкания. В результате первого замера с заданной величиной сравнивается сумма трех величин, а в результате второго замера производится сравнение с заданной величиной текущего значения тока при аварии.

Устройство защиты (см. рисунок) содержит первичные преобразователи ТА1, ТА2 линейного сигнала, пропорционального току в фазах А и С, а также преобразователи ТА3 ТА4 линейного сигнала, пропорционального скачку тока в фазах А и С;измерительное устройство канала токовой защиты А1;формирователь импульсов, пропорциональных скачку тока А2;логический элемент с выдержкой времениd;усилитель А3;силовой симистор измерительного органа защитыvs;трансформаторы тока токовой отсечки ТА5, ТА6;катушку отключения масляного выключателяyat.

При работе защищаемой линии в номинальном режиме симистор открыт и шунтирует отключающую катушкуyat масляного выключателя. В случае возникновенияперегрузки в линии 6-10 кВ или при коротком замыкании в ее конце срабатывают формирователи импульсов А1 и А2. Схема вырабатывает сигнал на закрытие симистораvs,что приводит к срабатыванию отключающей катушкиyatмасляного выключателя, который отключает аварийную линию.

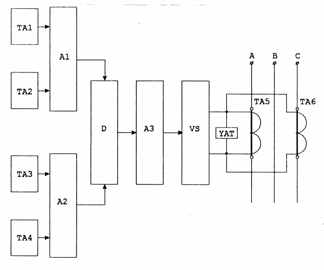

Блок-схема устройства токовой защиты распределительных сетей

При внешних коротких замыканиях, имеющих малую величину тока (меньше рабочих токов в начале линии), постоянные уставки, отстроенные от максимальных рабочих токов, оказываются недостаточно чувствительными, поэтому в схеме применен орган защиты, реагирующий не на абсолютное значение тока, а на его приращение к току доаварийного режима. В усилителе А3 использован дроссель насыщения, который позволяет защите отличить предшествующий ток нагрузки на реакторе от режима включения нагрузки, характеризующегося появлением на реакторе в начальный момент времени полного входного напряжения. Это обуславливается операцией интегрирования сигналов от трансформаторов тока ТА3, ТА4.

В случае возникновения короткого замыкания в линии на расстоянии от шин головной подстанции до 0,5 ее длины трансформаторы тока ТА5, ТА6 вырабатывают сигнал на отключение поврежденной линии без выдержки времени, т.е. в режиме токовой отсечки. При этом сигнал с ТА5, ТА6 поступает непосредственно на отключающую катушкуyatмасляного выключателя, что вызывает отключение поврежденной линии.
