Результат выполнения НИР

При производстве углеродистого феррохрома и выплавке нержавеющей стали в агрегатах аргоно-кислородного рафинирования образуются хромистые шлаки, обладающие высокими температурой плавления и вязкостью. Для измерения вязкости таких шлаков используется термостатированный вискозиметр.

На рисунке приведена схема расположения вискозиметра в термостате. Корпус термостата представляет собой полый цилиндр из нержавеющей стали. Снизу со стороны печи в корпус вставлено водоохлаждаемое дно, выполненное из дюраля с медными трубками. Для лучшей изоляции к днищу прикреплен теплоизоляционный слой из асбеста. В днище термостата по его оси имеется отверстие с трубкой для измерительного стержня вискозиметра. Через эту трубку из термостата отводится аргон. Сверху термостат закрыт дюралевой крышкой с двумя отверстиями для подвода аргона и ртутного термометра. Сбоку корпуса сделано герметично закрываемое крышкой окно для доступа к механизму натяжения упругих элементоввискозиметра. Термостат крепится на консоли к микровинту, с помощью которого лопатка вискозиметра погружается в расплав. Подаваемый в крышку термостата аргон вытекает из трубки в донной части термостата, предохраняя измерительный стержень от окисления и препятствуя проникновению в термостат горячих газов из печи.

Таким образом, такой термостат практически исключает влияние температуры в печи на показания вискозиметра и позволяет проводить измерения вязкости высокотемпературных шлаковых расплавов.

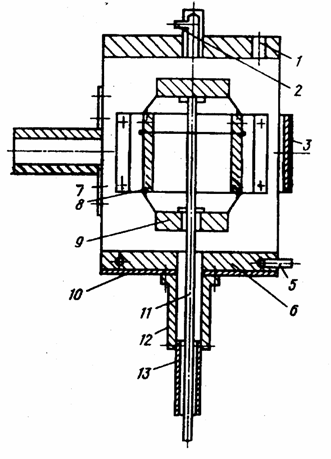

Термостатированный вискозиметр:

1 - отверстие для термометра; 2 - штуцер для подвода аргона;

3 - окно; 4 - уплотнительная резина; 5 - медная трубка;

6 - нижняя крышка; 7 - нержавеющая трубка; 8 - стойка;9 -индукционная катушка;

10 - асбест;11 - трубка;12 - нержавеющая трубка;13 - корундовая трубка
