Результат выполнения НИР

Дробилка предназначена для одновременного дробления, грохочения и очистки угля от посторонних включений (металл, порода, древесина и т.д.) на тракте топливоподачи тепловых электростанций.

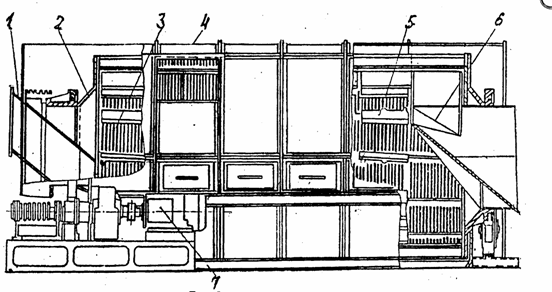

Уголь вместе с находящимися в нем посторонними включениями поступает через загрузочную течку 1 (см. рисунок) герметичного кожуха 4 во вращающийся от цепного электропривода 7 барабан 2, где захватывается подъемно-транспортирующими полками 5, установленными рядами; затем поднимается ими на определенную высоту и дробится за счет самоизмельчения частиц в результате многократного падения и свободного удара о просеивающую поверхность. Одновременно происходит грохочение (отсев) мелких и раздробившихся частиц сквозь щелевидные сита 3 просеивающей поверхности на конвейер дробленого продукта. Недробимые и труднодробимыепосторонние включения, постепенно продвигаясь вдоль оси барабана вследствие регулируемого продольного наклона полок, выгружаются дефлектором 6 в отходы в разгрузочном торце. В конструкции барабанных грохот-дробилок применены щелевидные ситы, изогнутые к наружной стороне барабана; полки со щелями по поверхности; система регулирования углов установки полок и частоты вращения барабана; самоустанавливающиеся сдвоенные опорные рамки; новые уплотнения; противошумовая защита кожуха.

Повысилась надежность работы дробильно-размольного оборудования за счет снижения аварийных остановов вследствие попадания удароопасных посторонних включений, снизились удельные затраты электроэнергии на дробление твердого топлива.

Барабанная грохот-дробилка
