Результат выполнения КТР

Разработан способ контроля твердости и шероховатости поверхности металлических изделий.

Для осуществления предлагаемого способа контроля используется устройство, содержащее индентор 1 (рис. 1), датчик ускорения 2, датчик 4 контакта индентора, аналогоцифровой преобразователь 5, блок управления 6, арифметико-логическое устройство 7 и блок индикации 8.

Способ осуществляется следующим образом. Производят удар индентором по контролируемой поверхности образца 3 со скоростью vo (рис. 2). В момент касания индентора с образцом датчик контакта формирует сигнал в блок управления, который запускает аналого-цифровой преобразователь. С выхода преобразователя цифровой код u ₁ поступает в арифметико-логическое устройство и запоминается в нем. По командам блока управления в последующие моменты времени t ₂, t ₃,..., t _n преобразователь передает цифровые коды u ₂, u ₃,..., u _n в арифметико-логическое устройство, где они запоминаются иобрабатываются с целью определения момента времени t ₀,прикотором разностьdu цифровых кодов максимальна, что соответствует максимуму скорости нарастания выходного напряжения с датчика ускорения и длительности t ₀ первой фазы внедрения индентора. По скорости v ₀ cоударения индентора с контролируемой поверхностью образца и длительности t ₀ оценивается шероховатость как произведение v ₀t ₀, которое отображается в блоке индикации. О шероховатости судят путем сравнения произведения v ₀t ₀ со значением соответствующего произведения для эталонной поверхности. Контроль шероховатости в первой фазе процесса внедрения индентора совмещен с контролем твердости во второй фазе путем измерения длительности упругопластического деформирования материала образца. На графике отражены две фазы процесса внедренияиндентора:первая фаза - смятие неровностей поверхности, вторая фаза - непосредственное внедрение индентора в образец.

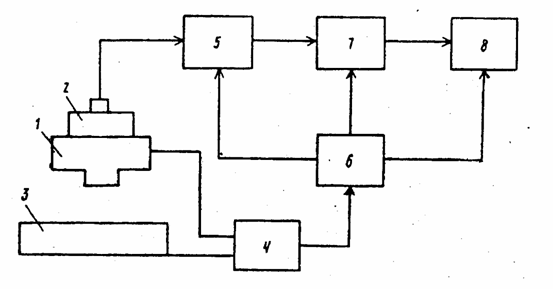

Рис. 1Структурная схема устройства

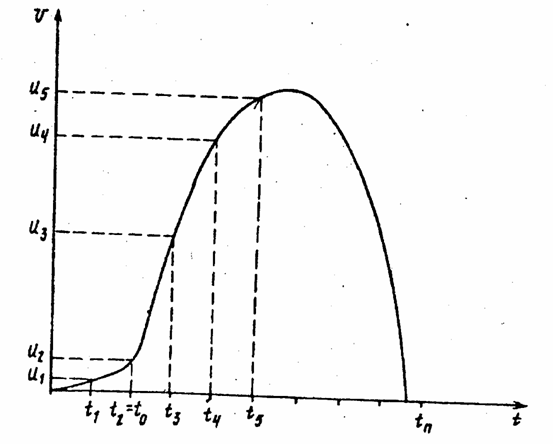

Рис. 2 График внедрения индентора в образец
