В шлифовально-обдирочном станке А1007, предназначенном для зачистки квадратных заготовок, для работающего в длительном режиме привода шлифовального круга служит электродвигатель типа ВАО-82-4, 55 кВт, где защита от перегрузок по току осуществляется автоматическим выключателем А3134. От частых перегрузок двигателя тепловые элементы в автоматическом выключателе перегреваются, что приводит к преждевременному

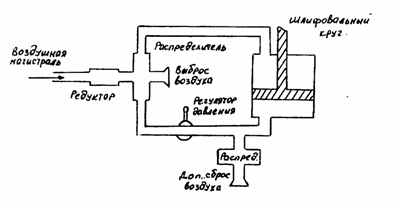

Разработана система для защиты электродвигателя от перегрузок по току, основанная на сбросе давления в пневматическом устройстве шлифовального круга (рис. 1). В систему подачи шлифовального круга установлены дополнительный воздухораспределитель и электромагнит МТ5202. Для контроля тока в цепь трансформатора тока включено токовое реле РТ40/10 (рис. 2). Для управления электромагнитом использовано реле времени РЭВ812, 24В. На токовом реле уставка по току соответствует номинальному току двигателя - 100А. Если ток двигателя превышает уставку и перегрузка длится свыше 2 с,включаетсяэлектромагнит ипроисходит сброс воздуха в системе подачи шлифовального круга. Скорость подачи уменьшается, ток двигателя падает до значения, не превышающего ток уставки, и устанавливается нормальный режим работы электродвигателя. Выдержка времени, равная 2 с, допустима по нагреву двигателя и требуется для обработки переднего и заднего концов заготовки.

С внедрением системы защиты количество аварийных выходов из строя электродвигателей от перегрузок по току сократилось в 2 раза.

Рис. 2 Дополнения к электросхеме управления шлифовальным кругом
