Результат выполнения КТР

В вибрационном смесителе сыпучих материалов используется эксцентриковый привод для создания прямолинейных наклонных колебательных движений рабочего органа, которые и являются причиной интенсивной циркуляции и смешивания сыпучих компонентов смеси в состоянии виброкипения. Интенсивное смешивание материала происходит за счет перпендикулярного направления вибрации к продольной оси рабочего органа или к направлению транспортирования смеси.

Вибрационный смеситель состоит из несущей рамки с рабочим органом в виде открытого цилиндрического желоба с одной торцевой стенкой; упругих связей, выполненныхв виде плоских рессор, прикрепленных к торцевым пластинам несущей рамки и перпендикулярных шатунам эксцентрикового вибровозбудителя, а также опирающихся на раму со стойками, имеющими пазы для изменения угла вибрации;ременной передачи и электродвигателя.

Жесткий эксцентриковый привод (рис. 1) состоит из эксцентрикового вала 1;эксцентриковой полумуфты 2 со штифтом, входящим в регулировочные отверстия полумуфты 3 на скользящей шпонке;жесткого шатуна 4, шарнирно связанного с рамкой желоба. В нижней головке шатуна установлен шарикоподшипник, в который с натягом устанавливается эксцентриковая полумуфта со штифтом.

Амплитуда колебаний рабочего органа А равна суммарному эксцентриситету, который, в свою очередь, равен сумме эксцентриситетов вала ₁ и втулки эксцентриковой полумуфты ₂, т.е. имеет место А = ₁ + ₂, вследствие чего изменение амплитуды колебаний рабочего органа осуществляется путем взаимного поворота вала и эксцентриковой полумуфты.

Достоинством такого привода является простота конструкции, гарантированная величина амплитуды колебаний рабочего органа, не зависящая ни от частоты, ни от величины колеблющихся масс, ни от технологической нагрузки.

Эксцентриковый привод, рамка рабочего органа и пластинчатые рессоры представляют собой кривошипно-коромысловый механизм (рис. 2). Кривошипно-коромысловый механизм преобразует движение коромысла СД (пластинчатая рессора). Кривошип АВ соединен с коромыслом СД шатуном ВС. Функция положения механизма связывает угол качания коромыслаyс углом поворота кривошипаj. В схеме, приведенной на рис. 2, размеры звеньев подобраны таким образом, что за половину оборота кривошипаj_ozкоромысло совершает полное качание в одну сторону. Условие существования схемы, приведенной на рис. 2, следующее:АВАД-СД. Здесь обязательна параллельность рессор друг другу и перпендикулярность их к направлению колебаний рабочего органа.

При работе эксцентрикового привода с жестким шатуном, его звенья находятся под действием инерционных сил колеблющихся масс. Уравновешивание сил инерции производится силами упругости пластинчатых рессор, которые одновременно служат защемленными стойками, обеспечивающими направление движения рабочего органа. В вибрационном смесителе пластинчатые рессоры изготовлены из рессорно-пружинной стали 60С2, обладающей высокими пределами упругости, выносливости, достаточной вязкостью и пластичностью. По известным формулам сопротивления материалов после соответствующих расчетов определены геометрические размеры пластинчатой рессоры:длина 200 мм, ширина 30 мм, толщина 1 мм.

Рис. 1 Жесткий эксцентриковый привод вибросмесителя

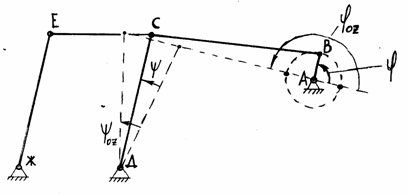

Рис. 2 Кинематическая схема кривошипно-коромыслового механизма вибросмесителя
