Разработано устройство для отделения механических примесей из гидро- или газового потока при очистке промышленных стоков и газоочистке.

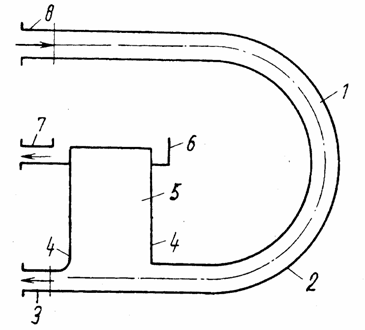

Устройство для отделения механических примесей (см. рисунок) содержит дугообразный канал 1, расположенный вертикально. Нижняя концевая часть канала выполнена в виде камеры 5 с расширенным поперечным сечением и вертикальными стенками 4. Дугообразный канал имеет входной патрубок 8 исходного потока и выходной патрубок 7 осветленного потока. При разделении гидросмеси для слива осветленной жидкости предусмотрен сливной лоток 6 по всему периметру прямоугольной камеры 5, что обеспечивает равномерное движение потока в камере и более качественное его разделение под действием гравитационных сил.

Выходной патрубок 3 сгущенного потока расположен в нижней части камеры 5 по ходу движения потока. Поперечноесечение камеры и поперечное сечение дугообразного канала имеют прямоугольную форму.

Устройство работает следующим образом. Исходная гидросмесь поступает в дугообразный канал по входному патрубку. Поток гидросмеси, двигаясь в канале, под действием центробежных сил постепенно расслаивается на сгущенную и осветленную части. При этом сгущенная часть потока перемещается к периферийной стенке 2 канала. Поперечное сечение канала в форме прямоугольника уменьшает перемешивание потока и способствует его лучшему расслоению. В процессе движения поток гидросмеси попадает в концевую часть канала камеры. Внезапное расширение поперечного сечения камеры вызывает существенное уменьшение скорости потока. Когда скорость движения потока становится меньше скорости витания твердых частиц, начинается гравитационное осаждение частиц. При этом площадь поперечного сечения камеры рассчитывается, исходя из обеспечения скорости вертикального движения потокаменьшей скорости витания. Таким образом, разделение потока гидросмеси осуществляется действием двух сил - центробежной и гравитационной, что способствует повышению степени разделения. Сгущенная часть потока непрерывно отводится через выходной патрубок, расположенный в нижней части камеры. Осветленная жидкость сливается в лоток 6. Непрерывность отбора сгущенного потока обеспечивается конфигурацией выходной части дугообразного канала, исключающей его накопление, что повышает производительность.

Таким образом, предлагаемое устройство позволяет повысить степень разделения потока, а также производительность путем обеспечения непрерывности процесса; упростить конструкцию; уменьшить потери напора.
