Разработан низкопредельный датчик Метран-45ДИ для измерения избыточного давления, разрежения, давления-разрежения.

Низкопредельный датчик Метран-45ДИ используется в системах автоматического контроля, регулирования и управления технологическими процессами и предназначен для измерения сред с высокой химической активностью в широких интервалах температур и давлений.

Датчик работает следующим образом. Давление рабочей среды воздействует на мембрану 1 (см. рисунок) и посредством штока 2 вызывает деформацию чувствительного элемента, прочно скрепленного с мембраной тензопреобразователя 3. Чувствительный элемент - кристалл сапфира с кремниевыми пленочными тензорезисторами. Тензорезисторы соединены в мостовую схему 4. Деформация измерительной мембраны приводит к пропорциональному изменению сопротивления тензорезистора и разбалансу мостовой схемы. Электрический сигнал с выхода мостовой схемы поступает в дифференциальный усилитель электронного блока. Встроенныйусилитель - регулятор коэффициента усиленияобеспечивает перенастройку диапазонов измерений. Усиленный сигнал преобразуется в унифицированный токовый (0-5; 4-20; 20-4; 5-0 мА) в преобразователе 6. Питание всех звеньев электрической схемы датчика осуществляется через узел питания 7. Устройство термокоррекции 8 компенсирует влияние температурных воздействий на тензомост.

Детали измерительного блока изготовлены из стали 12Х18Н10Т. Материал мембраны - сплав 36НХТЮ, материал уплотнительных колец - специальная резина, фторопласт. Корпус преобразователя изготовлен методом литья под давлением из алюминиевого сплава, не содержащего медь. Защитное покрытие - эмаль МЛ-12. Электрическое питание датчиков осуществляется напряжением (36±0,72) В постоянного тока. Мощность, потребляемая датчиком - не более 1,0ВЧА.

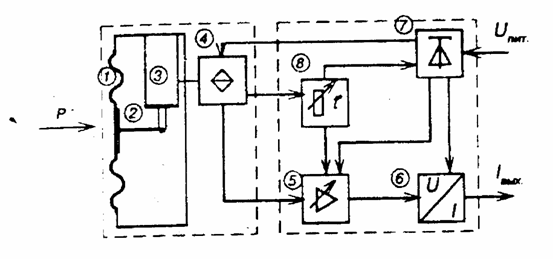

Структурная схема датчика
