Разработан задатчик давления "Воздух" с ручным наложением грузов, предназначенный для задания, воспроизведения и поддержания избыточного или вакуумметрического давления, а также разности давлений при поверке, регулировании и градуировании средств измерений давления (разности давлений).

Принцип действия задатчика (см. рисунок) основан на динамическом взаимодействии сферического или конического поршня и потока воздуха. Задатчик осуществляет преобразование усилия, заданного весом поршня, грузоподъемного устройства и гирь, в избыточное давление. В нерабочем состоянии на поршне находится грузоподъемное устройство, соответствующее определенному давлению. При изменении давления (например, увеличение массы гирь) поршень опускается и уменьшается зазор между поршнем и соплом 1. Это приводит к увеличению давления в междроссельной камере и камере регулятора. Последний выходом из состояния равновесия, увеличивая зазор между соплом 18 и заслонкой 28. Это приводит к росту давления Рк вкамере 15 до тех пор, пока снова не наступит состояние равновесия регулятора расхода. При этом перепад давлений на постоянном дросселе пропорционален давлению на выходе из задатчика Рв. Для обеспечения высокой точности задатчика вшироком диапазоне воспроизводимых давлений необходимо, чтобы давление в линии сопла Ро было пропорционально давлению Рв. Последнее обеспечивается регулятором расхода. Емкости 8, 11, спираль и капилляр обеспечивают динамическую стабилизацию задатчика. Все элементы управления задатчиком смонтированы на пневмоблоке задатчика. Конструктивно регуляторы 13 и 17 выполнены одинаково и объединены в одном корпусе. Давление питания Рс практически не влияет на точность задатчика, так как Рс компенсируется перемещением заслонки 29.

Передача выходного давления осуществляется по пневматической линии связи с внутренним диаметром 3 мм (4 мм) длиной до 1,5 м при объеме глухой камеры в конце линии не более 0,1 л. Время установления входного давления - не более 30 с.

Основные преимущества задатчика давления "Воздух":

- портативность (задатчик является переносным прибором);

- высокая производительность за счет сокращения временизаданиявыходного

давления (не требует перенастройки);

-широкий диапазон задаваемых давлений.

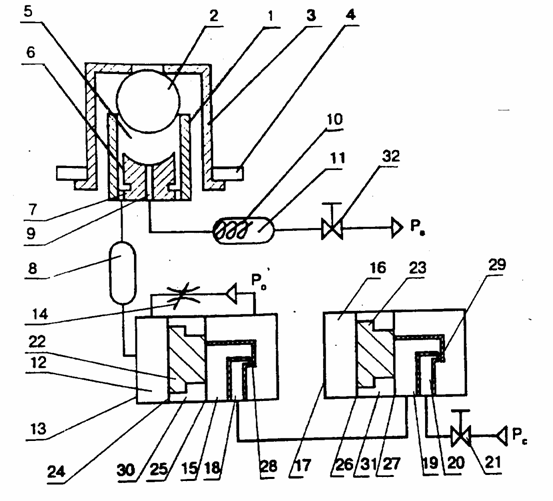

Задатчик давления:

1- сопло; 2 - поршень; 3 - грузоподъемное устройство;

4 - грузы; 5 - междроссельная камера; 6 - дроссель;

7 - вставка; 8 - емкость; 9 - капилляр; 10 - спираль;

11 - выходная емкость; 12, 16 - камера; 13 - регулятор

расхода; 14 - дроссель постоянный; 15, 19 - камера;

17 - регулятор давления; 18, 20 - cопло; 21 - входной

вентиль; 22, 23 - жесткий центр; 24, 25, 26, 27 - мембраны;

28, 29 - заслонки; 30, 31 - камеры, сообщающиеся с

атмосферой; 32 - выходной вентиль.
