Выработка однородных по составу смесей (с равномерным распределением частиц отдельных компонентов во всем объеме смеси) - одно из основных требований к технологическому оборудованию. Повышение требований к качеству смесей по однородности требует создания смесителей нового поколения.

Предлагаемое устройство относится к устройствам для смешивания сыпучих материалов и одновременного их транспортирования.

Достоинством устройства является использование наиболее прогрессивного принципа смешивания компонентов смеси, при котором частицы находятся в состоянии виброкипения и обеспечиваются прямолинейные наклонные колебания рабочего органа.

Состояние виброкипения частиц смеси обеспечивается конструктивно-кинематическими параметрами устройства.

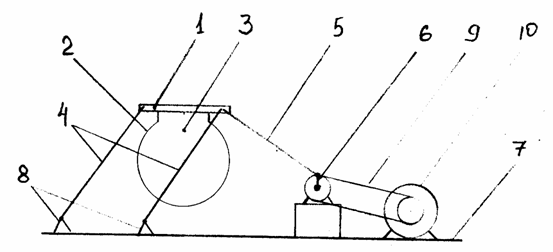

Устройство (см. рисунок) состоит из несущей рамки 1 с рабочим органом в виде открытого цилиндрического желоба 2 с одной торцевой стенкой 3;упругих связей, выполненных в виде плоских рессор 4, перпендикулярных шатунам 5 эксцентрикового вибровозбудителя 6 и опирающихся на раму 7 со стойками 8;ременной передачи 9 и электродвигателя 10.

Схема устройства для смешивания сыпучих материалов

Устройство работает следующим образом. Рабочий орган через несущую раму получает от эксцентрикового вибровозбудителя прямолинейные наклонные колебательные движения, которые и являются причиной интенсивной циркуляции и смешивания сыпучих материалов. Смешиваемые компоненты подаются в загрузочную часть в том конце открытого цилиндрического желоба, где имеется торцевая стенка, и проходят, смешиваясь друг с другом, через всю длину рабочего органа. Интенсивное смешивание материала происходит за счет перпендикулярного направления вибрации к продольной оси рабочего органа.

Предлагаемое устройство для смешивания сыпучих материалов отличается простотой конструкции, в нем отсутствуют специальные рабочие органы для перемешивания компонентов смеси, крепления рессор и шатунов особо не нуждаются в предохранительных блоках и амортизаторах.

Использование устройства обеспечивает качественное смешивание компонентов смеси (до 95%) и одновременное ее транспортирование.
