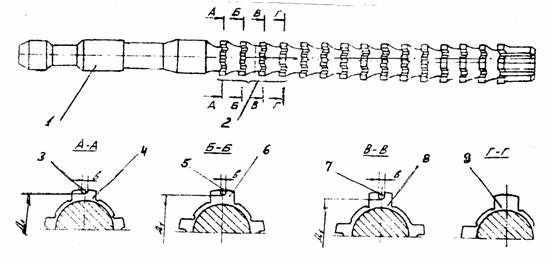

Разработана шлицевая протяжка(см. рисунок), на корпусе 1 которой выполнен ряд секций 2, включающих режущие зубья 4, 6, 8 и чистовой зуб 9. Режущие зубья выполнены с подъемом относительно каждого последующего для облегчения ступенчатого среза стружки в пазу шлицевого отвер­стия детали. На режущих зубьях секции на одном диаметре Д ₁ сделаны стружкоотделительные канавки 3, 5, 7 с увеличивающейся от зуба к зубу глубиной. Между зубьями сек­ции выполнены впадины для размещениявитковстружки в процессе прохождения зубьев в отверстии детали. При работе протяжкипервыйрежущий зуб снимает слой металла толщинойs _z1, по обе стороны стружкоотделительной канавки 3, оставляя за собой ребро, равное глубине канавки. При этом стружка, формируясь в спираль, размещается во впадине. При дальнейшем продвижении протяжки вступает в работу второй режущий зуб, снимающий стружку толщинойs _z2по обе стороны стружкоотделительной канавки 5, и ребро становится равнымs _z1+s _z2.Далее через пазы отверстия детали проходит третий режущий зуб, снимая стружку по обеcтороныстружкоотделительной канавки 7 толщинойs _z3иocтавляя ребро высотойs _z1+s _z2 + s _z3.При дальнейшем движении протяжки оставленное стружкоотделительными канавками ребро срезается чистовым зубом. Работа режущих и чистовых зубьев последующих секций аналогична.

Шлицевая протяжка
