Разработан низкопредельный датчик Метран-45ДД предназначен для измерения перепада давлений сред с высокой химической активностью. Используется в системах контроля и управления технологическими процессами.

Низкопредельный датчик Метран-45ДД работает следующим образом. Разность положительного и отрицательного давлений рабочей среды, подаваемых в номеры + и-соответственно, воздействует на мембрану 1 (см. рисунок) и посредством штока 2 вызывает деформацию чувствительного элемента, прочно скрепленного с мембраной тензопреобразователя 3. Чувствительный элемент - кристалл сапфира с кремниевыми пленочными тензорезисторами. Тензорезисторы соединены в мостовую схему 4. Деформация измерительной мембраны приводит к пропорциональному изменению сопротивления тензорезисторов и разбалансу мостовой схемы. Электрический сигнал поступает в дифференциальный усилитель 5 электронного блока. Встроенный в усилитель регулятор коэффициента усиления обеспечивает перенастройку диапазонов измерений.

Усиленный сигнал преобразуется в унифицированный токовый (0-5; 4-20; 20-4; 5-0 мА) в преобразователе 6. Питание всех звеньев электрической схемы датчика осуществляется через узел питания 7. Устройство термокоррекции 8 компенсирует влияние температурных воздействий на тензомост.Детали измерительного блока изготовлены из стали 12Х18Н10Т, корпус измерительного блока - из стали 12Х18Н10Т или из алюминиевого сплава методом литья под давлением. Материал мембраны - сплав 36НХТЮ, материал уплотнительных колец - специальная резина, фторопласт. Корпус преобразователя изготовлен методом литья под давлением из алюминиевого сплава, не содержащего медь. Защитное покрытие - эмаль МЛ-12. Измеряемая среда - газ, жидкость. Питание - от источника постоянного тока.

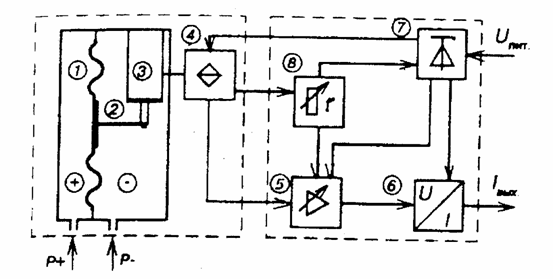

Структурная схема датчика
