Сосуды СКУР на условное давление 10МПа обеспечивают правильность измерения перепада давлений, надежность работы дифманометров-расходомеров переменного перепада давлений и защиты внутренних полостей дифманометра от воздействия агрессивных сред.

Сосуды СКУР делятся на сосуды уравнительные конденсационные (рис. 1) и сосуды уравнительные, разделительные (рис. 2).

Сосуды уравнительные конденсационные предназначены для поддержания постоянства и равенства уровней конденсата в системе, передающей перепад давлений от диафрагмы к дифманометрам-расходомерам при измерении расхода водяного пара.

Сосуды уравнительные предназначены для исключения влияния высоты столба жидкости в импульсном трубопроводе на показания дифманометров-расходомеров путем поддержания постоянного уровня жидкости в сосуде по отношению к измеряемому переменному уровню в резервуаре и для обеспечения равенства плотностей жидкости в импульсныхлиниях при измерении перепада давлений или расхода жидкости с температурой выше 100 ⁰С.

Сосуды разделительные предназначены для защиты внутренних полостей дифманометров от непосредственного воздействия контролируемых агрессивных сред путем передачи измеряемого давления через разделительную жидкость.

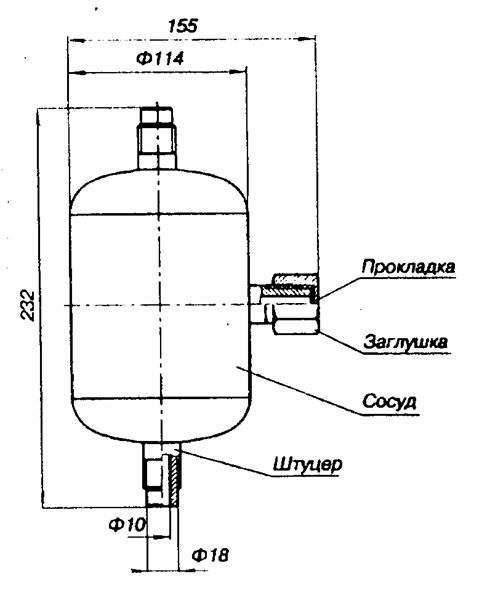

Рис. 1 Уравнительные конденсационные сосуды

Рис. 2Уравнительные и распределительные сосуды
