Результат выполнения конструкторской разработки.

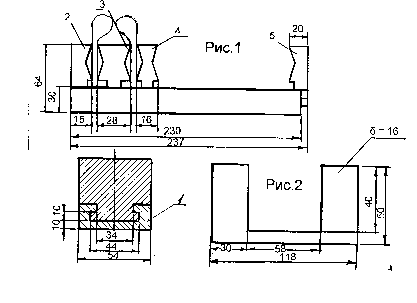

Приспособление (рис.1) выполнено из стали 45, имеет основание 1, в котором на всю длину профрезерован Т-образный паз. В паз установлена и приварена упорная планка 2. Промежуточные планки 3, 4 и нажимная планка 5 имеют возможность свободного перемещения вдоль паза основания, обеспечивая установку, зажим и отжим обрабатываемых деталей. Скосы на всех планках обеспечивают надежный зажим обрабатываемой детали. Ширина приспособления равна ширине обрабатываемых деталей, что обеспечивает удобную их установку.

Для базирования заготовок имеется пластина размером 118х150 мм. Обработанные по высоте заготовки попарно вставляют в паз пластины (рис.2), зажимают губками пневмотисков и обрабатывают в размер по ширине на вертикально-фрезерном станке. Для окончательной обработки заготовок в пневмотиски устанавливают приспособление, причем упорная планка должна быть повернута к неподвижной губке тисков. Восемь заготовок вставляют между промежуточными планками, тиски сжимаются сначала вручную, а затем воздухом низкого давления. Обработку производят набором фрез на горизонтально-фрезерном станке.
