ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 83-245-00 |
|
Наименование проекта Установка горизонтального бурения газомеханического воздействия на грунт УГБ-ГМ-530 |
|
Назначение Прокладка трубопровода без разрушения авто- и железнодорожного покрытия |
|
Рекомендуемая область применения Строительство трубопроводов |
|
Описание В настоящее время существует целый ряд установок горизонтального бурения:домкрат, шнековые, ударные (принцип отбойного молотка). Предлагаемая установка имеет ряд принципиальных отличий. Прокладка футляра осуществляется в 2 этапа. Сначала производят пионерный прокол -

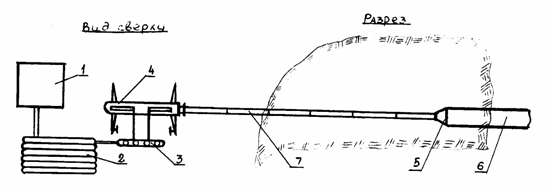

Установка УГБ-ГМ-530 (см. рисунок) состоит из компрессора высокого давления, силового цилиндра, ресивера, системы управления, буровых штанг и рабочих головок. Компрессор накачивает сжатый воздух в ресивер додавления 80 кгс/см 2. Затемчерез систему управления сжатый воздух подается в силовой цилиндр и одновременно - на сопла пионерной или рабочей головки. Предлагаемая установка применяется при сооружении переходов под автомобильными и железными дорогами, а также для прокладки водо- и газопроводов.
1 - компрессор высокого давления;2 - ресивер;3 - система управления; 4 - силовой цилиндр;5 - рабочая головка;6 - футляр;7 - штанги. |
|
Преимущества перед известными аналогами Осуществление проколов большой длины (до 100 м) в грунтах до 6 категорий сложности |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Исключен ручной труд при прокладке футляра, повысилась точность прокладки на 20-40 % |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 15.09.2006 |
168 мм, и только убедившись в точности проходки, производят прокладку футляра. Непосредственная скорость бурения - 4 м/с. Максимальная длина прокола - 78 м при диаметре 530 мм. Возможна прокладка футляров длиной 200-300 м, диаметром 530 мм;длиной до 500 м,диаметром 200-300 мм. При этом, возможна корректировка маршрута бурения.
