Номер 83-241-00 |
Наименование проекта Несущая способность цилиндрических сосудов давления из термоупрочненной стали 17Г2СФ с продольным композитным швом |
Назначение Повышение работоспособности сварных сосудов давления |
Рекомендуемая область применения Магистральные трубопроводы, трубы большого диаметра |
Описание Одним из путей повышения работоспособности сварных сосудов давления из термоупрочненных сталей является применение технологии сварки композитными швами. Однако при этом в сварных соединениях наблюдается сложная картина механической неоднородности в виде мягких П-образных прослоек (см. рисунок). Приняты следующие значения:

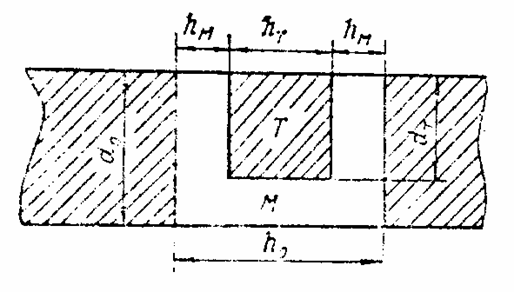

Мягкая П-образная прослойка В связи с этим представляет определенный интерес расчетно-экспериментальная оценка несущей способности сварных сосудов давления с продольным композитным швом. Прочность сварных соединений с мягкой П-образной прослойкой, работающих в условиях плоской деформации, предлагается рассчитывать по формуле: где Здесь:- передел прочности мягкой прослойки; - объединенный параметр;- приведенные касательные напряжения, действующие на границе твердых и мягких слоев сварного шва;- относительная толщина мягкой П-образной прослойки;и - относительная ширина твердого и доля мягкого металлов прослойки соответственно. Как видно, прочность сварного соединения с мягкой П-образной прослойкой зависит от объединенного параметра , учитывающего геометрию и внутренние силовые факторы прослойки. Таким образом, применение технологии сварки композитными швами для термически упрочненных сталей обеспечивает примерно одинаковый уровень твердости корневого мягкого участка шва и разупрочненной зоны основного металла, т.е. повышает качество сварки и прочность шва. |
Преимущества перед известными аналогами Примерно одинаковый уровень твердости корневого мягкого участка шва и разупрочненной зоны основного металла |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Повысились качество сварки и прочность труб на 30 % |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 15.09.2006 |
