Установка состоит из следующих агрегатов : адсорберов !.2 (см. рисунок), заполненных силикагелем, распределительных клапанов 3,4, воздухоподогревателя 5 и двух регенерационных клапанов 6.

Работает следующим образом : влажный воздух от турбокомпрессора поступает на верхний распределительный клапан 3 и направляется на один из адсорберов, например А1. Проходя через слой адсорбера, воздух очищается от содержащихся в нем паров воды и затем направляется на нижний распределительный клапан 4, после которого поток воздуха разделяется на две неравные части : 9/10 направляется к потребителю, а оставшаяся часть - на регенерацию в другой адсорбер А2.

Регенерирующий газ нагревается в воздухоподогревателе до 210-240°С и последовательно поступает в нижний клапан 3 и один из клапанов 6, где распределяется на два неравномерных потока, которые направляются в нижнюю и среднюю части адсорбера А2. Проходя через слой адсорбента, газ нагревает его. После того, как верхний слой силикагеля прогреется до 80-85°С, воздухоподогреватель отключается. После этого верхние слои ещё подогреваются за счет тепла нижележащих слоев примерно до 110-115°С. Этого достаточно для извлечения влаги из адсорбента.

Далее происходит охлаждение сорбента холодным воздухом, после чего возможно переключение адсорберов : в А2 поступает влажный воздух на очистку, в А1 -регенерирующий газ из воздухоподогревателя.

Управление установкой осуществляется посредством электромагнитных клапанов Эм _1-6 и прибора КЭП-12У. Измерение осушенного воздуха выполняется прибором "Байкал 4М".

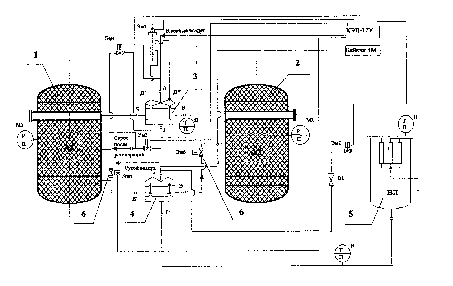

Принципиальная схема блока осушки воздуха
