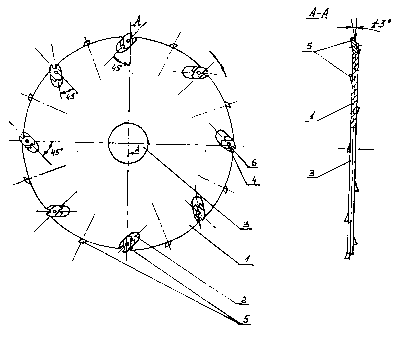

Включает корпус 1 (см. рисунок), с двух сторон которого поочередно выполнены гнезда 2. а в центре находится посадочное отверстие 3 для вала круглопильного станка. Каждое гнездо имеет уклон в сторону центра ( от 1 до 3°) и направление, обратное вращению пилы под углом 45°между радиусом и секущей, проходящей через центр винтового крепления 4. Четырехзубые резцы (пластины) 5 из твердосплавного материала в форме прямоугольных параллелепипедов с центральным отверстием 4, являющимся центром симметрии вращения, имеют по два выреза (впадины)6. Через центры последних и центр вращения 4 проходит ось симметрии второго порядка.

Радиус вырезов должен быть не более половины, а длина резца не более удвоенного значения его ширины, так как в противном случае ухудшится прочность резцов, усложнится конструкция их крепления, увеличится материалоемкость и возрастет трудоемкость эксплуатации пилы.

Работа осуществляется следующим образом : подобранные по массе резцы закрепляются в гнездах винтами с левой и правой резьбой (от самовывинчивания). Собранная пила проходит статическую и динамическую балансировку, прифуговку зубьев и устанавливается на вал круглопильного станка.

При затуплении одного из пары зубьев резец поворачивают вокруг центра вращения на 180°, а при необходимости - относительно оси симметрии второго порядка на противоположную сторону, где имеется вторая пара острозаточенных зубьев, т.к. предусмотрена возможность четырехкратного поворота резцов для использования в работе каждого из четырех зубьев.

Круглая пила со вставными резцами
