Стенд представляет собой оригинальную экспериментальную установку (см. рисунок) для измерения экранирующих свойств экранов на промышленных частотах до 1,5 МГц.

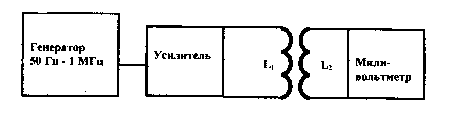

Схема лабораторного стенда

В качестве источника электромагнитного поля использовали катушку индуктивностиl₁с числом витков 500, на которую подавали сигнал от генератора ГЗ-112 через усилитель. Напряжение на индуктивности регулировали от 5 до 25 В.

Приемникомl₂, которым является катушка индуктивности, определяли электромагнитное действие, регистрируемое с помощью милливольтметра ВЗ-53. Для увеличения чувствительности приемника в середину индуктивности помещали ферритовый сердечник. Для стекания статического заряда экран заземляли. Индуктивностьl₂может перемещаться в горизонтальной плоскости относительноl₁.

Исследуемые экраны изготовлены из материалов с различными электрофизическими свойствами.

Согласно санитарным нормам допускается воздействие ЭПМ по электрической составляющей ЭЭ _Н =20000 (В/м)ч, по магнитной составляющей ЭЭ _Е = 200(А/м)ч .

Комплекс позволяет наглядно убедиться в функциональной зависимости напряженности ЭМП (Е или Н) от расстояния до источника ( защита расстоянием), а также количественно определить эффективность экранирования в децибелах в зависимости от электрофизических свойств материалов.

Мерой эффективности действия экрана на различных частотах является коэффициент эффективности экранирования,дБ :

Э(Е)= 201gЕ₁/ Е₂ , Э(Н) = 201gН₁/ Н₂ ,

где Е ₁ и Е ₂ - напряженности электрического поля в данной точке при отсутствии и наличии экрана соотвественно;

Н ₁ и Н ₂ - напряженности магнитного поля в данной точке при отсутствии и наличии экрана соотвественно.
