В результате экспериментальных и аналитических методов исследования была получена однозначная функциональная зависимость, связывающая подачу исходного сырья с удельными затратами на процесс прессования, которая легла в основу экстремального управления темпом подачи исходного сырья по минимуму затрат при ограниченных на управляемые переменные, обусловленные качеством получаемого масла. Практическая реализация данной зависимости воплощена в автоматической системе управления процессом прессования, представленной ниже на схеме.

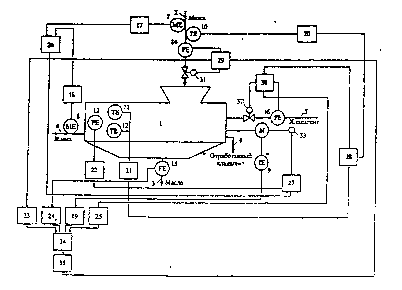

Схема автоматизированной системы управления процессами

прессования маслосодержащих семян

Схема содержит пресс 1 ( см. рисунок); линии 2 ( подачи исходного продукта), 3 ( отвода масла), 4 (отвода жмыха), 5 (подачи хладагента в полость шнека), 6 (отвода хладагента) ; датчики 7 и 8 масличностей ( исходного продукта и жмыха соответственно), 9 потребляемой мощности привода пресса, 10 и 11, 12 температуры (исходного продукта и в двух зонах прессования), 13 давления в зоне прессования , 14, 15 и 16 расходов (исходного продукта, масла и хладагента) ; вторичные приборы 17 -25 ; регулятор соотношения 16; корректирующие блоки 27,28; локальные регуляторы 29, 30 и исполнительные механизмы 31-33 ; вычислительное устройство 34; экстремальный регулятор 35.

Производительность пресса устанавливается по величине соотношения текущих значений масличностей исходного продукта и жмыха, информация о которых используется для формирования управляющего сигнала, воздействующего посредством исполнительного механизма на изменение мощности регулируемого привода с коррекцией управления по величине давления в прессуемой зоне.

Схема предусматривает стабилизацию температуры прессования в рабочей камере путем регулирования подачи хладагента на охлаждение зеерной камеры.

С помощью датчиков 9,14-16 и вторичных приборов 19,23-25 информация о фактическом расходе материальных и энергетических ресурсов используется в качестве формирования критерия оптимизации с учетом накладываемых ограничений по качеству масла. Экстремальный регулятор непрерывно вычисляет знак производной по расходу исходного продукта, и, если знак отрицательный, то через локальный регулятор с помощью исполнительного механизма 31 увеличивает расход исходного продукта, если же знак положительный, то расход исходного продукта уменьшается. Таким образом обеспечивается реализация экстремального управления процессом прессования, обеспечивающего минимизацию удельных материальных и энергетических затрат при получении масла высокого качества.
