Для выполнения условий селективности УЗО должны иметь регулируемое время срабатывания и регулируемые токи отключения. Для этого используют дифференциальное релеrdi,которое в паре со специальным трансформатором может обеспечить селективную защиту при возникновении токов утечки выше заданного порога.

В этом реле имеется возможность регулировки времени срабатывания и порога тока утечки при помощи двух соответствующихdip-переключателей .

Реле используют с одним из тороидальных трансформаторовtr1-tr5. Пять названных типов трансформаторов отличаются габаритами и имеют следующие диаметры внутренних отверстий для проводов :35, 60, 80, 110,21 мм соответственно. При этом каждый из них может работать при любом значении времени срабатывания и порога тока утечки релеrdi.

Тороидальныетрансформаторы выполняют роль сумматоров линейных токов. Отклонение тока в контролируемой сети создает во вторичной обмотке трансформатора сигнал, который подается на вход реле. При достижении заданного порога по току утечки реле срабатывает и своим выходным контактом, рассчитанным на ток 5А (220В) , отключает катушку соответствующего коммутационного аппарата.

Реле удобно тем, что при монтаже допускает любое положение в пространстве.

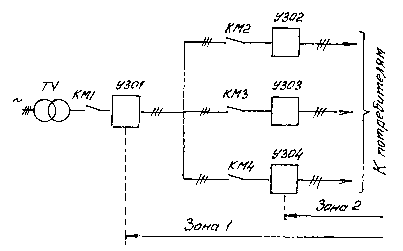

На рисунке представлен пример трехфазной схемы питания потребителей в однолинейном изображении. В схеме приняты следующие обозначения :tv -трансформатор с глухозаземленной нейтралью, КМ1-КМ4 - магнитные пускатели,УЗО1-УЗО4 - защитные устройства. Не указаны - соответствующие разъединители и автоматические выключатели.

Устройства УЗО 2-4 защищают сети в зоне 2 и не должны иметь выдержки времени, а УЗО 1, защищая зону 1, должно иметь более высокую уставку для обеспечения селективного отключения, например при возникновении тока утечки в зоне 2, защищаемой, прежде всего, устройством УЗО4.

Включение реле для селективной работы
