Устройство содержит датчики : опорожнения бункера 1 (см. рисунок), оборотов высевающего аппарата 2, счета количества семян 3.

Датчик опорожнения бункера, контролирующий наличие семян в бункере, через усилитель-формирователь 4 связан непосредственно с блоком 5 сигнализации.

Датчик оборотов высевающего аппарата и датчик счета через соответствующие усилители-формирователи 6, 7 подключены к схеме 8 преобразования сигналов. При этом выход усилителя-формирователя 6 соединен с входом первого делителя-формирователя 9 и первыми входами первой и второй схем 10, 11 совпадения.

На второй вход схемы 11 подключен выход генератора 12 опорных импульсов. Выход делителя-формирователя 9 связан с третьим входом делителя-синхронизатора 13. Выход схемы 10, на второй вход которой подключен усилитель-формирователь 7, подключен через второй делитель-формирователь 14 к первому входу счетчика 15. Выход схемы 11 подключен к первому входу счетчика 16.

Датчик оборотов высевающего аппарата выдает сигналы, пропорциональные скорости его вращения, которые через усилитель-формирователь поступают в схему 8 преобразования сигналов, давая ей разрешение на работу.

Сигнал скорости вращения аппарата, поступивший на вход схемы 11, при наличии на втором входе этой схемы сигналов от генератора 12 опорных импульсов пропускается дальше к счетчику 15, который регистрирует отклонения от скорости высевающего аппарата, связанные с пробуксовкой колес, остановкой дисков и т. п . причин.

Результаты отклонений, зарегистрированные счетчиками 15 и 16, поступают с последних в делитель-синхронизатор 13, который выполняет основную контрольную операцию - определение результирующего процентного пропуска высева семян, зависящего в сеялках как от прямого недосева высевающими аппаратами, так и от внешних причин ( пробуксовок и т. д.).

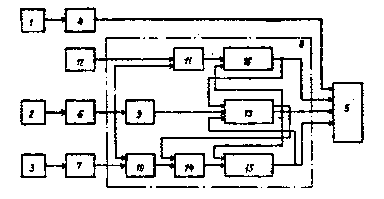

Функциональная схема устройства
