Для управления микроклиматом и электрообогревом птичника рекомендуется использовать термостат типаcrtконцерна АВВ, который дает возможность программирования коммутации нагревательных устройств как во времени, так и по температуре.

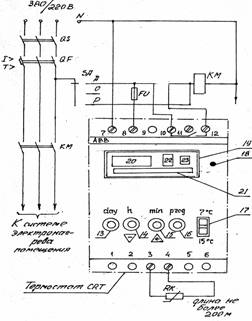

Аппарат ( термостат) на лицевой стороне имеет жидкокристаллический дисплей 19 ( см. рисунок) для отображения в своих полях ( зонах) 20, 21, 22 и 23 соответственно времени (часов, минут) или температуры; дней недели (любого из семи); переход в различные рабочие ситуации( в т.ч. «программа» и «непрерывная работа»); номер текущей программы. Обновление показаний дисплея возможно каждую минуту. Температурная шкала предусматривает регулирование в диапазоне 2- 49,9°С. Разрешение шкалы ) 0,1°С.

Зонд, контролирующий температуру окружающей среды подключается к клеммам 3,4 и устанавливается на высоте 1,6 м от пола помещения в таком месте, где нет источников тепла и сквозняков, которые могли бы привести к неточной информации о температуре.

Переключатель 17 позволяет при необходимости установить два фиксированных значения температуры : 7°С (антизамерзание) или 15 (экономичный или ночной режим). Кнопка 13 служит для установки дня и переключения дисплея для отображения времени или температуры. Кнопки 14,15 служат соответственно для установки часа( температуры в сторону снижения) и минуты (температуры в сторону повышения). Кнопкой 16 устанавливают номер программы, выбирают позиции «установка температуры», «изменение часа».

Поскольку потребляемая мощность термостата около 2 ВА, то в предлагаемой схеме для условий птичника предусмотрен низкоамперный предохранительfu, при этом номинальный ток коммутации контакта 10-12 может быть 8А . В схеме можно использовать и размыкающий контакт 11-12.

Рассмотрим работу схемы. Пусть разъединительqs и автомат qf включены, а переключатель saстоит в позиции А. Тогда при заранее настроенном термостате контакт 11-12 будет поддерживать заданную температуру в заданном диапазоне времени дня недели. При необходимости в схеме переключателем можно перейти в режим Р (ручной).

Использование схемы может обеспечить значительную экономию электроэнергии за счет разумных режимов работы в выходные и праздничные дни при отсутствии рабочего персонала, восстанавливая необходимую температуру к моменту его прихода.
