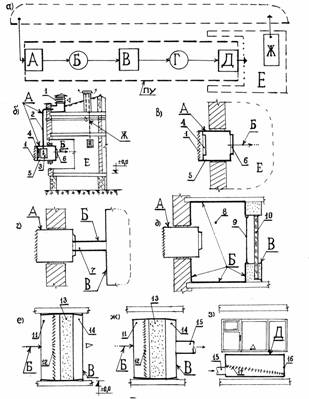

Воздушный тракт приточной установки (ПУ) отвечает всем современным требованиям и состоит из следующих частей : воздухозаборной А (см. рисунок), демпферной В, соединительной Б, приточной Д, а также воздуховодов (каналов) Г.

Воздух из атмосферы под действием гравитационных сил поступает через ПУ в помещение Е, а затем через вытяжную установку Ж снова выбрасывается наружу.

Варианты устройства частей ПУ в строительном исполнении представлены на рисунках б-ж (в вертикальном разрезе) и з (со стороны помещения).

Воздухозаборная часть А выполняется либо ветронезависимой (б) , либо ветрозависимой (в). В первом случае воздух проходит жалюзийную решетку 1, воздуховод 2, наружный клапан 3, коробку 5 и внутренний клапан 6, во втором - через решетку, клапан 4 и клапан 6.

Соединительная часть Б - может быть либо в виде воздуховода 7 (г), либо в виде форкамеры 8 (д).

Демпферная часть В имеет следующие исполнения : устьевое (е) , при котором воздух проходит приемную камеру 11 , решетку 12, демпфирующую насадку 13 (может выполнять функцию утилизатора теплоты помещения) и выпускную камеру 14; промежуточное (ж), отличающееся от устьевого тем, что камера 14 снабжается воздуховодом 15; однотеплоскоростное, при котором демпфирующая насадка однородна и двухтеплоскоростное , предполагающее использование параллельно подключенных к воздушному тракту ПУ двух демпфирующих насадок с сильно отличающейся плотностью.

Система воздуховодов (часть Г) может устраиваться гибкой, жесткой, а также в камерном исполнении вне обслуживаемого помещения.

Приточная часть Д (з) бывает местного исполнения( воздушный душ, фонтан), общеобменного , включающего кожух 16 (воздухораспределитель) с решеткой 17 и нагревателем внутри, расположенный под окном , а также смешанного исполнения. При необходимости в воздух может добавляться водяной пар, что позволит создать оптимальные условия микроклимата в помещении.

Варианты устройства приточных установок
