Результат выполнения конструкторской разработки.

Указанная цель достигается путем расположения рыхлительного зуба и гидроцилиндра управления рыхлительным зубом внутри рукояти экскаватора, при этом на рыхлительном зубе закреплены катки, а внутренняя полость рукояти, с проемами на боковых стенках и оголовке, снабжена направляющими для катков и клиновыми накладками. Кроме того, верхняя часть рыхлительного зуба выполнена в виде клинового расширения с возможностью взаимодействия с клиновыми накладками.

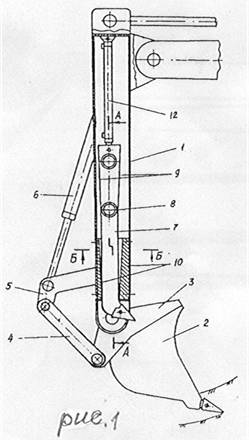

На рис.1 изображено рабочее оборудование гидравлического экскаватора с втянутым внутрь рукояти рыхлительным зубом, процесс копания при полностью выдвинутом штоке гидроцилиндра управления рыхлительным зубом и полностью выведенном из забоя ковше.

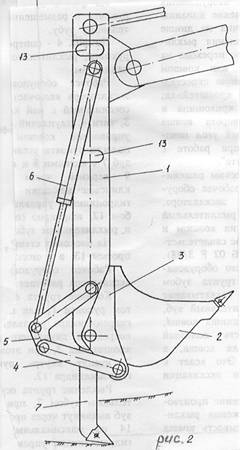

На рис.2 - процесс рыхления грунта рыхлительным зубом при полностью выдвинутом штоке гидроцилиндра управления рыхлительным зубом и полностью выведенном из забоя ковше.

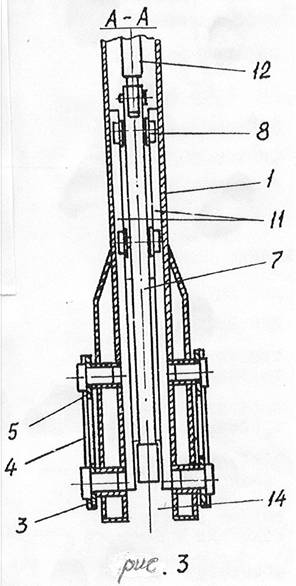

На рис.3 - продольный разрез (А-А) по рукояти и размещенному внутри ее рыхлительному зубу.

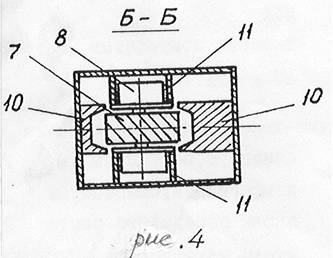

На рис.4 - поперечный разрез (Б-Б) по рукояти, рыхлительному зубу и коническим накладкам.
