Результат выполнения технологической разработки.

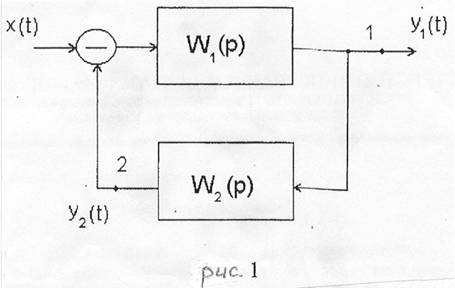

В качестве объекта диагностирования рассматривается система, состоящая из двух динамических элементов, включенных, как показано на рис.1. Входной сигнал и сигналы с выходов 1 и 2 используются для диагностирования с глубиной до динамического элемента (блока).

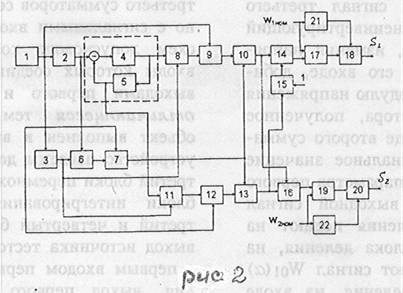

Описанный способ реализован в устройстве, функциональная схема которого представлена на рис.2, где

1 - схема запуска;

2 - источник тестового сигнала;

3 - блок формирования нелинейной функции 1 ^-at;

4 - первый блок объекта диагностирования;

5 - второй блок объекта диагностирования;

6 - первый блок перемножения;

7 - первый блок интегрирования;

8 - второй блок перемножения;

9 - второй блок интегрирования;

10 - первый блок деления;

11 - третий блок перемножения;

12 - третий блок интегрирования;

13 - второй блок деления;

14 - третий блок деления;

15 - первый сумматор;

16 - четвертый блок деления;

17 - второй сумматор;

18 - первая схема допускового контроля;

19 - третий сумматор;

20 - вторая схема допускового контроля;

21 - первый усилитель;

22 - второй усилитель.

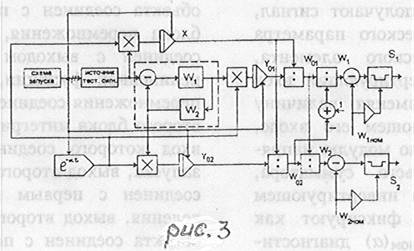

На рис.3 представлена структурная схема аналогового устройства, реализующего способ.
