Результат выполнения конструкторской разработки.

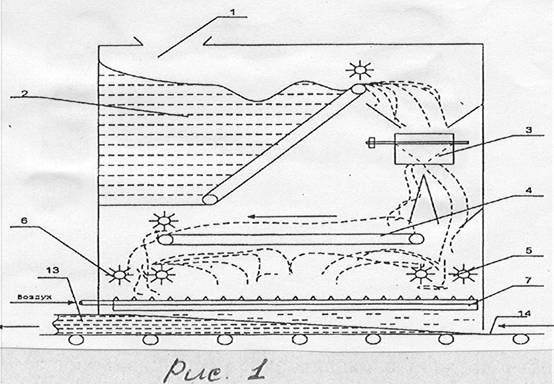

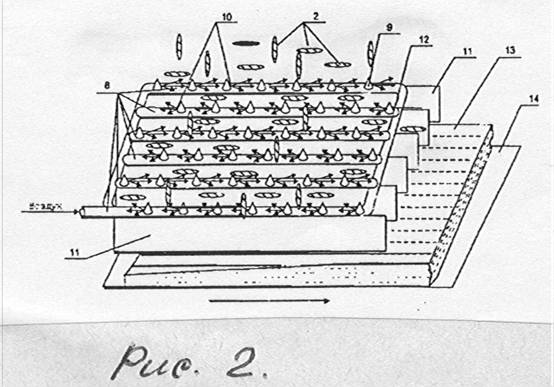

На рис. 1 изображено устройство для формирования древесностружечного ковра, на рис. 2 - ориентирующий узел.

Устройство содержит бункер 1 для осмоленной стружки 2, дозирующий механизм 3, распределительный механизм 4, включающий разбрасывающие вальцы 5 и 6, ориентирующий узел 7, который выполнен в виде ряда горизонтально-параллельных полых элементов (например, труб) 8, причем на верхней части наружной поверхности которых через отверстия в стенках закреплены пневматические сопла 9, причем воздушные отверстия 10 сопел 9, закрепленных на соседних полых элементах 8, сориентированы в противоположных направлениях, параллельных осям полых элементов 8, при этом к нижней части наружной поверхности полых элементов 8 прикреплены направляющие пластины 11, а все полые, в свою очередь, элементы соединены воздухопроводом 12 в единую раму. Располагается устройство над непрерывно движущейся лентой формирующего конвейера 14, на котором формируется древесностружечный ковер 13.

Устройство работает следующим образом.

Осмоленная стружка 2 из бункера 1 подается в ковш дозирующего механизма 3. После заполнения и небольшой выдержки ковш дозирующего механизма 3 раскрывается, и стружка высыпается на медленно движущийся донный конвейер распределительного механизма 4 и частично на разбрасывающие вальцы 5. С донного конвейера стружка подается на разбрасывающие вальцы 6. С разбрасывающих вальцов 5 и 6 стружка равномерным слоем рассыпается на ориентирующий узел 7. Стружка, которая сориентирована своей продольной осью параллельно продольным осям полых элементов 8, просыпается между ними и направляющими пластинами 11, которые предотвращают разворачивание стружки после прохождения полых элементов 8, укладывается в ковер 13 на непрерывную движущуюся ленту формирующего конвейера 14. Стружка, которая при падении сориентирована своей продольной осью под углом к продольным осям полых элементов 8, попадает на них и под действием противоположных воздушных струй, истекающих из воздушных отверстий 10 сопел 9, разворачивается до тех пор, пока не просыпится между полыми элементами (например, трубами) 8, и далее между направляющими пластинами 11 укладывается в ковер 13.

Таким образом, использование ориентирующего узла, основанного на принципе пневматической ориентации стружек, позволяет сократить объем ломаной стружки и, как следствие, повысить качество готовых плит.
