Результат выполнения технологической разработки.

Способ определения крена заключается в том, что с пункта разбивочной сети измеряют горизонтальные и вертикальные углы между направлениями на центр сооружения и замаркированными вверху точками. Крен определяют по измеренным разностям вертикальных углов между парами замаркированных точек, при этом предвычисляют их проектные разности. Все измерения производятся теодолитом, установленным на пункте разбивочной сети.

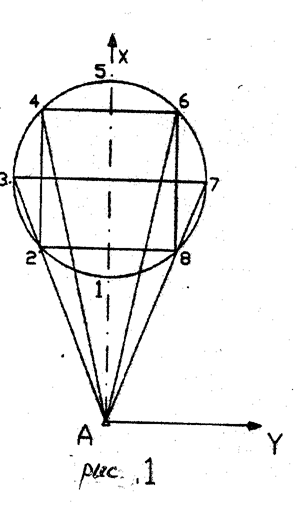

На рис.1 показана схема замаркированных точек и пункта разбивочной сети, с которого выполняют измерения разности вертикальных углов;

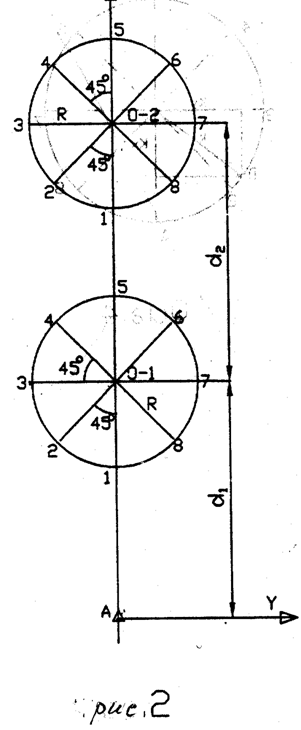

на рис.2 - схема определения координат центров опор и замаркированных точек в принимаемой системе координат;

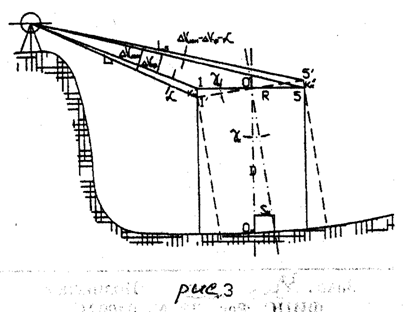

на рис.3 - сущность определения составляющих высотного выражения крена;

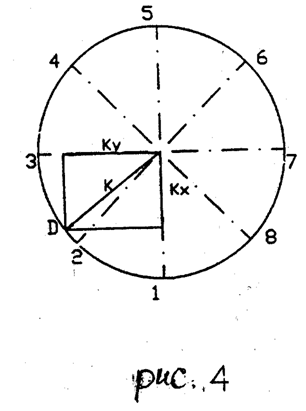

на рис.4 - схема графического определения крена и его направления.
